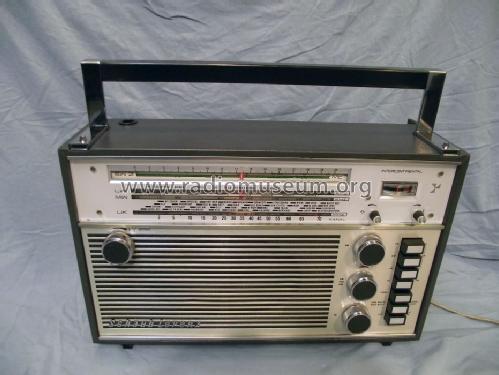

For model Intercontinental 110553 / 110556 / 110559, Schaub und Schaub-Lorenz

Country:  Germany
Manufacturer / Brand:  Schaub und Schaub-Lorenz
Year: 1966–1969 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes B30C600
Semiconductors (the count is only for transistors) 17: BF138 BF134 AF136 AF138 AF137 AC122 AC117 AD152 BA121 AA112 ZD9.1
Main principle Superhet with RF-stage; ZF/IF 460/10700 kHz
Tuned circuits 11 AM circuit(s)     15 FM circuit(s)
Wave bands Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
Details
Power type and voltage Line plus power jack, mostly with battery or storage battery / 40-60Hz, 110; 130; 150; 220; 240 / DC 6-12 / D: 6 x 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2 W (unknown quality)
from Radiomuseum.org Model: Intercontinental 110553 / 110556 / 110559 - Schaub und Schaub-Lorenz
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 370 x 240 x 150 mm / 14.6 x 9.4 x 5.9 inch
Notes

Variable Bandbreite, Feldstärke-Anzeige, UKW-AFC, 5 KW-Bereiche, mechanische AM-Feinabstimmung, vorbereitet für BFO.
3 Ausführungen:
110553 = royalblau
110556 = havannabraun
110559 = anthrazit.

Jeder Halbleitertyp nur einmal gelistet.

Net weight (2.2 lb = 1 kg) 6.1 kg / 13 lb 7 oz (13.436 lb)
Price in first year of sale 498.00 DM
Collectors' prices
Source of data Handbuch VDRG 1966/1967 / Radiokatalog Band 1, Ernst Erb
Mentioned in Handbuch VDRG 1968/1969

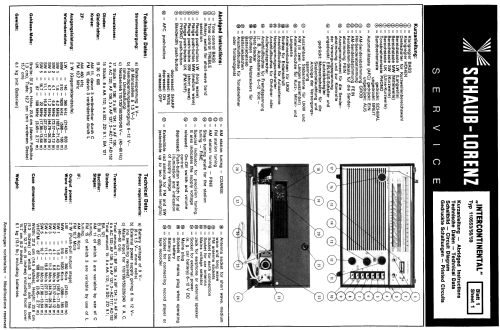

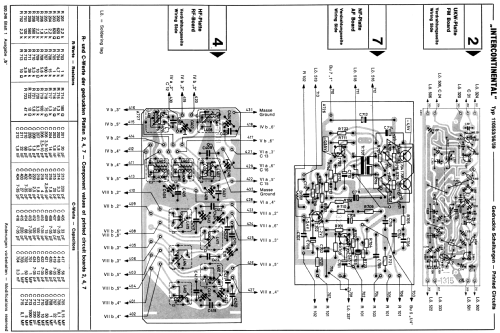

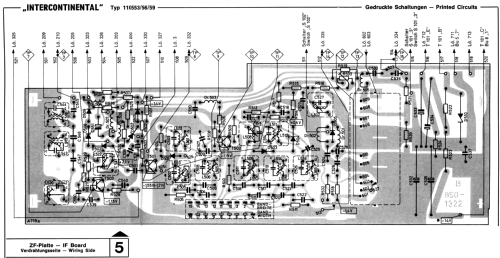

Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Schaub und Schaub-Lorenz
Here you find 916 models, 773 with images and 632 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Schaub und Schaub-: Intercontinental 110553 / 110556 / 110559
Threads: 2 | Posts: 2
Hits: 1377     Replies: 0
schaub: Intercontinental Feinabstimmung
Bruce Cohen
01.Mar.12
  1

Lieber Radiofreund

Die Haupt-Abstimmung dieses Gerätes ist eher schwierig; man begrüsst darum die Feinabstimmung.

Nach dem Kauf habe ich gefürchtet, dass die Feinabstimmung nicht funktioniert, da das Drehen von 'AM FEIN' ohne Einfluss blieb. Dass es sich dabei um eine mechanische Feinabstimmung handeln könnte, wäre mir nicht in den Sinn gekommen.

Es ist eine Zahnradübersetzung, die auf das grosse Zahnrad am Abstimmungs-Kondensator greift (siehe Fotos). Zum Einrasten muss der Knopf der Feinabstimmung sanft nach unten gedrückt und danach herausgezogen werden. Das System funktioniert! und die Feinabstimmung arbeitet schlupflos.


Hits: 1914     Replies: 0
Schaub-Lorenz Intercontinental: Hinweise zur Demontage
Eilert Menke
18.Oct.11
  1

Vor Herausnahme des Chassis ist zwingend die Skala abzubauen (durch zuvoriges Abziehen der beiden Tonblendenknöpfe und lösen der fünf Kreuzschlitzschrauben in selbiger. Dabei auf die schwarzen Abstandshülsen auf den Haltebolzen hinter der Skala achten). Nichtberücksichtigung führt zur Zerstörung der zerbrechlichen Kunstoffscheibe.

Weiterhin ist die Teleskopantenne zunächst zu entfernen. Dazu ist die rot gekennzeichnete Kreuzschlitzschraube im Bereich des Netzteils zu lockern (nicht herauschrauben). Anschließend kann die Antenne nach oben abgezogen werden.

Weiteres siehe in den hinterlegten Plänen
