Regina 53H

Regina 53H; Schaub und Schaub- (ID = 681060) Radio

Regina 53H; Schaub und Schaub- (ID = 681061) Radio

Regina 53H; Schaub und Schaub- (ID = 710646) Radio
Regina 53H; Schaub und Schaub- (ID = 260391) Radio Regina 53H; Schaub und Schaub- (ID = 260392) Radio
Regina 53H; Schaub und Schaub- (ID = 260393) Radio Regina 53H; Schaub und Schaub- (ID = 842) Radio
Regina 53H; Schaub und Schaub- (ID = 350627) Radio Regina 53H; Schaub und Schaub- (ID = 350628) Radio
Regina 53H; Schaub und Schaub- (ID = 350629) Radio Regina 53H; Schaub und Schaub- (ID = 350630) Radio
Regina 53H; Schaub und Schaub- (ID = 350631) Radio Regina 53H; Schaub und Schaub- (ID = 350632) Radio
Use red slider bar for more.

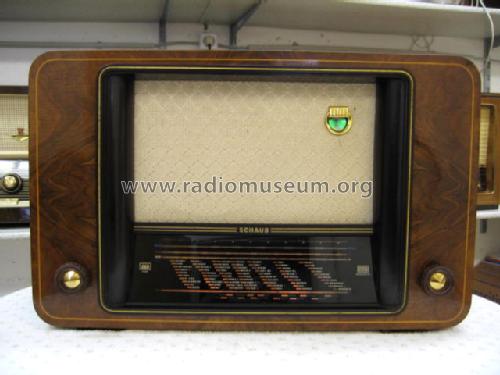

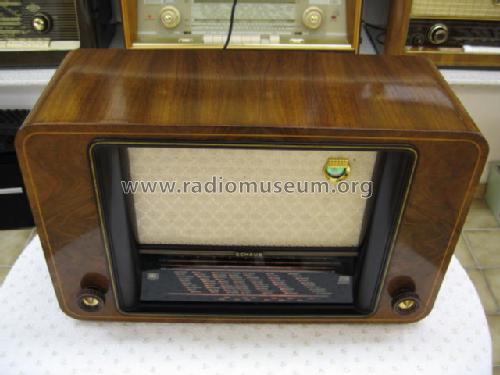

Regina 53H; Schaub und Schaub- (ID = 260391) Radio
Schaub und Schaub-: Regina 53H [Radio] ID = 260391 900x563
Select picture or schematic to display from thumbnails on the right and click for download.
For model Regina 53H, Schaub und Schaub-Lorenz

Country:  Germany
Manufacturer / Brand:  Schaub und Schaub-Lorenz
Year: 1951/1952 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: 6BA6 6BA6 6BE6 6AU6 EM71 6AV6 6AQ5
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Superheterodyne (common); ZF/IF 472/10700 kHz
Tuned circuits 7 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 155; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 20 cm = 7.9 inch
Power out
from Radiomuseum.org Model: Regina 53H - Schaub und Schaub-Lorenz
Material Wooden case
Dimensions (WHD) 570 x 350 x 218 mm / 22.4 x 13.8 x 8.6 inch
Notes Dioden: 2× DS80/2, DS602/2; variable Bandbreite. Achtung, zur Erzeugung der Anodenspannung wird ein Spartrafo verwendet, daher können je nach Polung des Netzsteckers die Buchsen des Tonabnehmers und des Zweitlautsprechers Netzspannung führen.
Net weight (2.2 lb = 1 kg) 10.5 kg / 23 lb 2 oz (23.128 lb)
Price in first year of sale 399.00 DM
Source of data Kat.d.Rundf.GrossH.1951/52 / Radiokatalog Band 1, Ernst Erb
Mentioned in Funkschau (5113)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Schaub und Schaub-Lorenz
Here you find 961 models, 806 with images and 680 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
