Touring T50 Automatik 11013375 rauchblau-grau

Touring T50 Automatik 11013375; Schaub und Schaub- (ID = 1937145) Radio

Touring T50 Automatik 11013375; Schaub und Schaub- (ID = 1937146) Radio

Touring T50 Automatik 11013375; Schaub und Schaub- (ID = 1937147) Radio

Touring T50 Automatik 11013375; Schaub und Schaub- (ID = 1937148) Radio

Touring T50 Automatik 11013375; Schaub und Schaub- (ID = 1937149) Radio

Touring T50 Automatik 11013375; Schaub und Schaub- (ID = 1937150) Radio

Touring T50 Automatik 11013375; Schaub und Schaub- (ID = 1937151) Radio

Touring T50 Automatik 11013375; Schaub und Schaub- (ID = 1937152) Radio
Touring T50 Automatik 11013375; Schaub und Schaub- (ID = 965700) Radio Touring T50 Automatik 11013375; Schaub und Schaub- (ID = 564081) Radio
Touring T50 Automatik 11013375; Schaub und Schaub- (ID = 965703) Radio Touring T50 Automatik 11013375; Schaub und Schaub- (ID = 965704) Radio
Touring T50 Automatik 11013375; Schaub und Schaub- (ID = 237933) Radio Touring T50 Automatik 11013375; Schaub und Schaub- (ID = 237935) Radio
Touring T50 Automatik 11013375; Schaub und Schaub- (ID = 237936) Radio Touring T50 Automatik 11013375; Schaub und Schaub- (ID = 237937) Radio
Touring T50 Automatik 11013375; Schaub und Schaub- (ID = 237938) Radio Touring T50 Automatik 11013375; Schaub und Schaub- (ID = 237939) Radio
Use red slider bar for more.
Touring T50 Automatik 11013375; Schaub und Schaub- (ID = 965700) Radio
Schaub und Schaub-: Touring T50 Automatik 11013375 [Radio] ID = 965700 933x688
Select picture or schematic to display from thumbnails on the right and click for download.
For model Touring T50 Automatik 11013375 rauchblau-grau, Schaub und Schaub-Lorenz

Country:  Germany
Manufacturer / Brand:  Schaub und Schaub-Lorenz
Year: 1964/1965 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 10: AF106 AF125 AF125 AF126 AF126 AF126 AC122 AC122 AC117 AC117
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)     13 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Dry Batteries / 5 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 1.8 W (unknown quality)
from Radiomuseum.org Model: Touring T50 Automatik 11013375 [rauchblau-grau] - Schaub und Schaub-Lorenz
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 300 x 188 x 93 mm / 11.8 x 7.4 x 3.7 inch
Notes Betrieb im Auto über Autohalterung (64,- DM) aus 6-V- oder 12-V-Autobatterie möglich, dann Ausgangsleistung 4 W.
Net weight (2.2 lb = 1 kg) 3.6 kg / 7 lb 14.9 oz (7.93 lb)
Collectors' prices

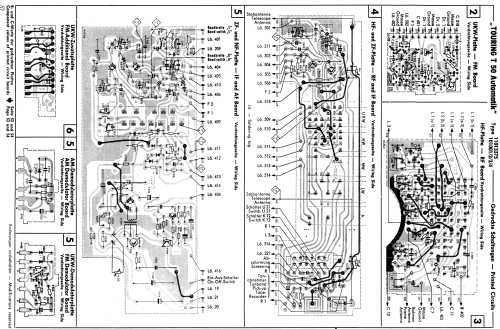

Literature/Schematics (1) -- Original-techn. papers.

Model page created by Wolfgang Bauer. See "Data change" for further contributors.



All listed radios etc. from Schaub und Schaub-Lorenz
Here you find 918 models, 776 with images and 632 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
