Weltecho 6059 441741/441743 Ch= 6011

• Paese
• Germania

• Produttore / Marca
• Schaub und Schaub-Lorenz

• Anno
• 1965/1966

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 111832

• Immagini

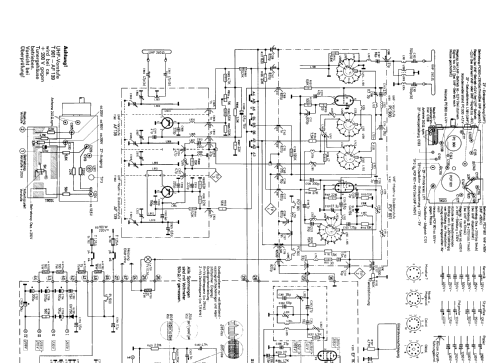

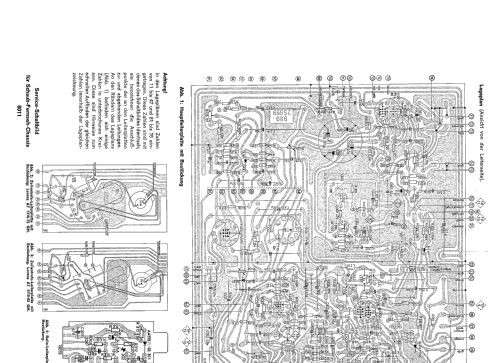

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 13

• Valvole
• PC900 PCF801 EF183 EF184 PFL200 PCL86 PCH200 PCL85 PCF802 PL500 PY88 DY86 A59-12W

• Numero di transistor
• 3

• Semiconduttori
• AF139 AF139 AF126 AA119 BY250 OA70 OA81 E80C3

• Principio generale
• Supereterodina (in generale)

• Gamme d'onda
• VHF/UHF (ved. i dettagli nelle note)

• Particolarità
• Telecomando (con o senza filo)

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 220 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: Weltecho 6059 441741/441743 Ch= 6011 - Schaub und Schaub-Lorenz

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Dimensioni (LxAxP)
• 650 x 500 x 370 mm / 25.6 x 19.7 x 14.6 inch

• Annotazioni

• Schaub-Lorenz, Weltecho 6059 Typ 441741 / 441743

  VHF/UHF

  Die kabelgebundene Fernbedienung Typ 94400 enthält vier Einstellregler für Lautstärke, Helligkeit, Ton (Ein / Aus) und Bildkontrast.

• Peso netto
• 25 kg / 55 lb 1.1 oz (55.066 lb)

• Fonte dei dati
• Handbuch VDRG 1965/1966

• Letteratura / Schemi (1)
• -- Original-techn. papers.

• Autore
• Modello inviato da Bernd P. Kieck. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 973 modelli, di cui 832 con immagini e 690 con schemi.
  Elenco delle radio e altri apparecchi della Schaub und Schaub-Lorenz
