• Land
• Deutschland / Germany

• Hersteller / Marke
• Schaub und Schaub-Lorenz

• Jahr
• 1965/1966

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 26123

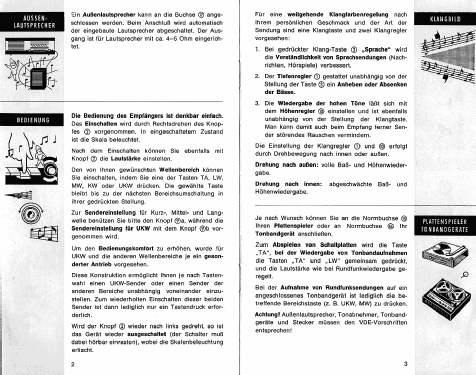

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Transistoren
• 11

• Halbleiter
• AF134 AF125 AF126 AF126 AF126 AF126 AC122 AC122 AC122 AC117 AD150 AA112 AA112 AA112 AA112 B30C600

• Hauptprinzip
• Superhet allgemein; ZF/IF 460/10700 kHz; 5 NF-Stufe(n)

• Anzahl Kreise
• 7 Kreis(e) AM     10 Kreis(e) FM

• Wellenbereiche
• Langwelle, Mittelwelle, Kurzwelle und UKW.

• Betriebsart / Volt
• Wechselstromspeisung / 40-60 Hz, 110-127; 220 Volt

• Lautsprecher
• Dynamischer (permanent) Ovallautsprecher

• Belastbarkeit / Leistung
• 3 W (Qualität unbekannt)

• Material
• Gerät mit Holzgehäuse

• von Radiomuseum.org
• Modell: Wiking M 231241 - Schaub und Schaub-Lorenz

• Form
• Tischgerät, Tasten oder Druckknöpfe.

• Abmessungen (BHT)
• 500 x 180 x 165 mm / 19.7 x 7.1 x 6.5 inch

• Bemerkung
• Gehäuse hell, matt.
  Baugleich mit: Wiking M 231243 (dunkel, poliert).

• Nettogewicht
• 4.7 kg / 10 lb 5.6 oz (10.352 lb)

• Datenherkunft extern
• erb

• Datenherkunft
• Handbuch VDRG 1965/1966

• Literaturnachweis
• - - Manufacturers Literature

• Weitere Modelle

• Hier finden Sie 974 Modelle, davon 833 mit Bildern und 691 mit Schaltbildern.
  Alle gelisteten Radios usw. von Schaub und Schaub-Lorenz
