Stereo Decoder 334 - 0694
Schneider Rundfunkwerke, Electronics (Schneider/TCL); Türkheim
- Paese
- Germania
- Produttore / Marca
- Schneider Rundfunkwerke, Electronics (Schneider/TCL); Türkheim
- Anno
- 1988 ?
- Categoria
- Modulo per radio post 1925 (non un particolare, nessun tasto)
- Radiomuseum.org ID
- 255929
- Numero di transistor
- 1
- Gamme d'onda
- - senza
- Tensioni di funzionamento
- Fornita mediante altra unità o unità principale. / DC: 12-15 Volt
- Altoparlante
- - Per cuffie o amplificatori esterni
- Materiali
- Printed Circuit Board
- Radiomuseum.org
- Modello: Stereo Decoder 334 - 0694 - Schneider Rundfunkwerke,
- Forma
- Chassis o in scatola da montaggio
- Dimensioni (LxAxP)
- 78 x 43 x 14 mm / 3.1 x 1.7 x 0.6 inch
- Annotazioni
-
Kleiner, steckbarer Stereo - Decoder - Baustein, HiFi - Modul, der Firma SCHNEIDER Türkheim.

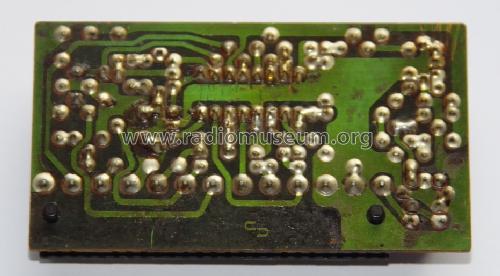

Die Schaltung ist aufgebaut mit einem Decoder - Schaltkreis CA 3089E ( RCA ), und einem Tansistor BF 451, sowie einem 10700 kHz Keramikfilter ( Murata ) und 4 abgeichbaren/abgeschirmten Spulen, und diversen passiven Bauteilen. Das ganze aufgebaut auf einer Pertinax Platine der Größe 78 x 43 mm. Das Modul ist steckbar.
- Autore
- Modello inviato da Reinhard Keins. Utilizzare "Proponi modifica" per inviare ulteriori dati.
