- Land
- Frankreich / France
- Hersteller / Marke
- Schneider (Frères, Radio-Télévision); Paris, Ivry / Seine
- Jahr
- 1958–1961
- Kategorie
- Rundfunkempfänger (Radio - oder Tuner nach WW2)
- Radiomuseum.org ID
- 114059
Leider ohne Tragebügel
Gerät eines Sammler-Kollegen
Gerät eines Sammler-Kollegen

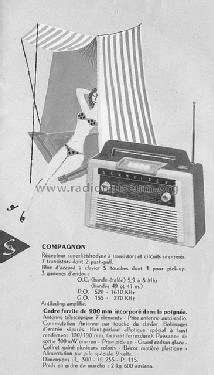

Schneider Print Ad
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Transistoren
- 7
- Hauptprinzip
- Superhet allgemein; ZF/IF 480 kHz
- Wellenbereiche
- Langwelle, Mittelwelle und Kurzwelle.
- Betriebsart / Volt
- Trockenbatterien / 9 Volt
- Lautsprecher
- Dynamischer (permanent) Ovallautsprecher
- Belastbarkeit / Leistung
- 0.3 W (Qualität unbekannt)
- Material
- Leder / Stoff / Plastic / Segeltuch über div. Material
- von Radiomuseum.org
- Modell: Compagnon - Schneider Frères, Radio-
- Form
- Reisegerät > 20 cm (netzunabhängig betreibbar)
- Abmessungen (BHT)
- 300 x 235 x 115 mm / 11.8 x 9.3 x 4.5 inch
- Bemerkung
-
3 gammes d'ondes: OC étalées 5,9 - 8 MHz, PO 520 - 1610 kHz, GO 155 - 270 kHz. Clavier 5 touches dont 1 pour pick-up. Antenne télescopique 930 mm. Cadre ferrite 200 mm, logé dans la poignée. HP élliptique de 12 x 19 cm, z = 2,5 ohms. Clavier 5 touches. Prises antenne-auto et pick-up.
Coffret bois gainée, façon porc et parchemin, differents coloris.
Certains éléments ont changé au cours de la production (voir aussi schémas):
- à partir de no. 8600001: 2N486 2N484 2N484 2N481 991T1 988T1 988T1, diode 1N65V
- à partir de no. 8603801: 2N486 2N481 2N481 2N484 991T1 988T1 988T1, diode 43P1
- à partir de no. 8607244: 2N486 SFT107 SFT107 SFT106 991T1 988T1 988T1, diode 43P1
Deux modèles de bloc HF (5 touches) équipent ce récepteur: Bloc OREOR 5TS ou Bloc OREOR 6TS.
- Nettogewicht
- 2.6 kg / 5 lb 11.6 oz (5.727 lb)
- Literaturnachweis
- -- Original-techn. papers.
- Literatur/Schema (1)
- Comptoir Moderne de l'Electricité 1961, p.59
- Literatur/Schema (2)
- -- Original prospect or advert
- Autor
- Modellseite von Mario Coelho angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
