• Country
• France

• Manufacturer / Brand
• Schneider (Frères, Radio-Télévision); Paris, Ivry / Seine

• Year
• 1974 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 301370

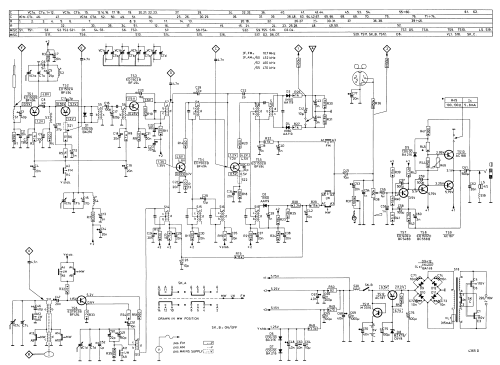

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 12

• Semiconductors
• ED1502 ED1502 ED1502 ED1502 ED1502 ED1502 ED1402 ED1602 AC187 AC188 AC187 M3016 1N60 CDG00 1N4007 BZX19

• Main principle
• Superheterodyne (common); ZF/IF 452/10700 kHz

• Wave bands
• Broadcast, Long Wave and FM or UHF.

• Power type and voltage
• Line / Batteries (any type) / 110; 220 / 4 x 1.5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

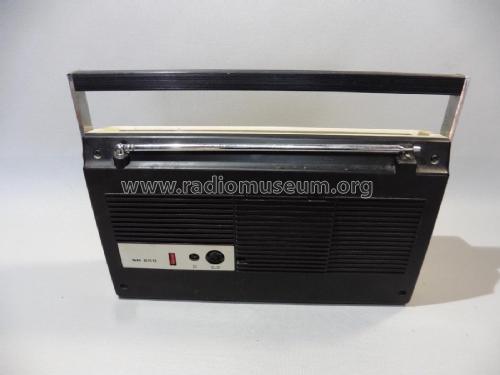

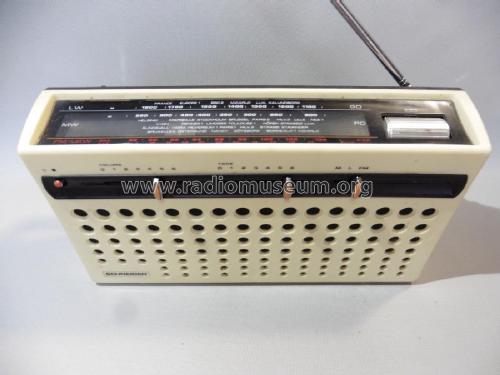

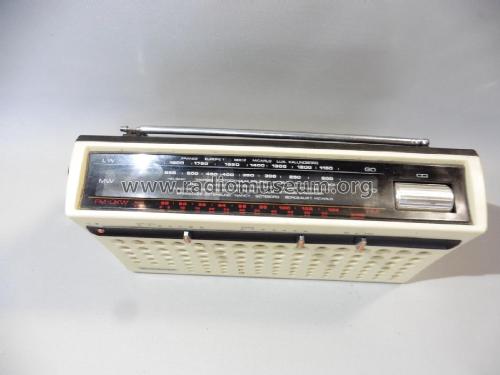

• Model: SR650 /60 /62 /65 Ch= 1116-1F - Schneider Frères, Radio-

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 310 x 170 x 80 mm / 12.2 x 6.7 x 3.1 inch

• Notes

• Gammes d'ondes :

  • LW : 150 - 270 kHz
  • MW : 520 - 1605 kHz
  • FM : 87.5 - 104 MHz

  Prise jack pour écouteur ou HP extérieur, prise DIN pour magnétophone.

  Fréquence intermédiaire suivant exécution :

  • /60 = 452 kHz
  • /62 = 460 kHz
  • /65 = 470 kHz

  14 diodes, mentionnées une fois par type.

  Made in Singapore

• Mentioned in
• -- Original-techn. papers.

• Author
• Model page created by Aldo Andreani. See "Data change" for further contributors.
