• Year
  • 1930 ?
  • Category
  • Loudspeaker, headphone or earphone
  • Radiomuseum.org ID
  • 281383
    • alternative name: Unknown, Custom Built

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 1
  • Valves / Tubes
  • Wave bands
  • - without
  • Power type and voltage
  • Direct Current supply (DC) / 150 Volt
  • Loudspeaker
  • Magnetic loudspeaker (reed) of high quality (4 magnet poles). / Ø 30 cm = 11.8 inch
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Lautsprecher Triotron VA - UNBEKANNTE FIRMA D / A / CH -
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 360 x 360 x 160 mm / 14.2 x 14.2 x 6.3 inch
  • Notes
  • Der Lautsprecher kann über die Buchsen beim Schalter direkt angeschlossen werden oder über die Buchsen auf der gegenüber liegenden Seite, die zu einem Übertrager führen und so die Pentode Triotron-P425 ansteuern. Bei eingeschaltetem Verstärker sind die direkten Buchsen mechanisch verdeckt.

    Dieses Gerät ist nicht von Schrack produziert worden.
    In ein Lautsprechergehäuse Parsifal von Schrack wurde nachträglich ein Verstärker eingebaut.

  • Net weight (2.2 lb = 1 kg)
  • 4.6 kg / 10 lb 2.1 oz (10.132 lb)
  • Author
  • Model page created by Karl Reiter. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Lautsprecher is part of the collections of the following members.

 Forum

Forum contributions about this model: UNBEKANNTE FIRMA D /: Lautsprecher Triotron VA

Threads: 1 | Posts: 7

Grüß Gott zusammen!

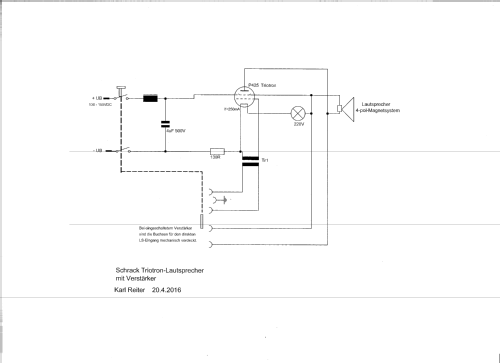

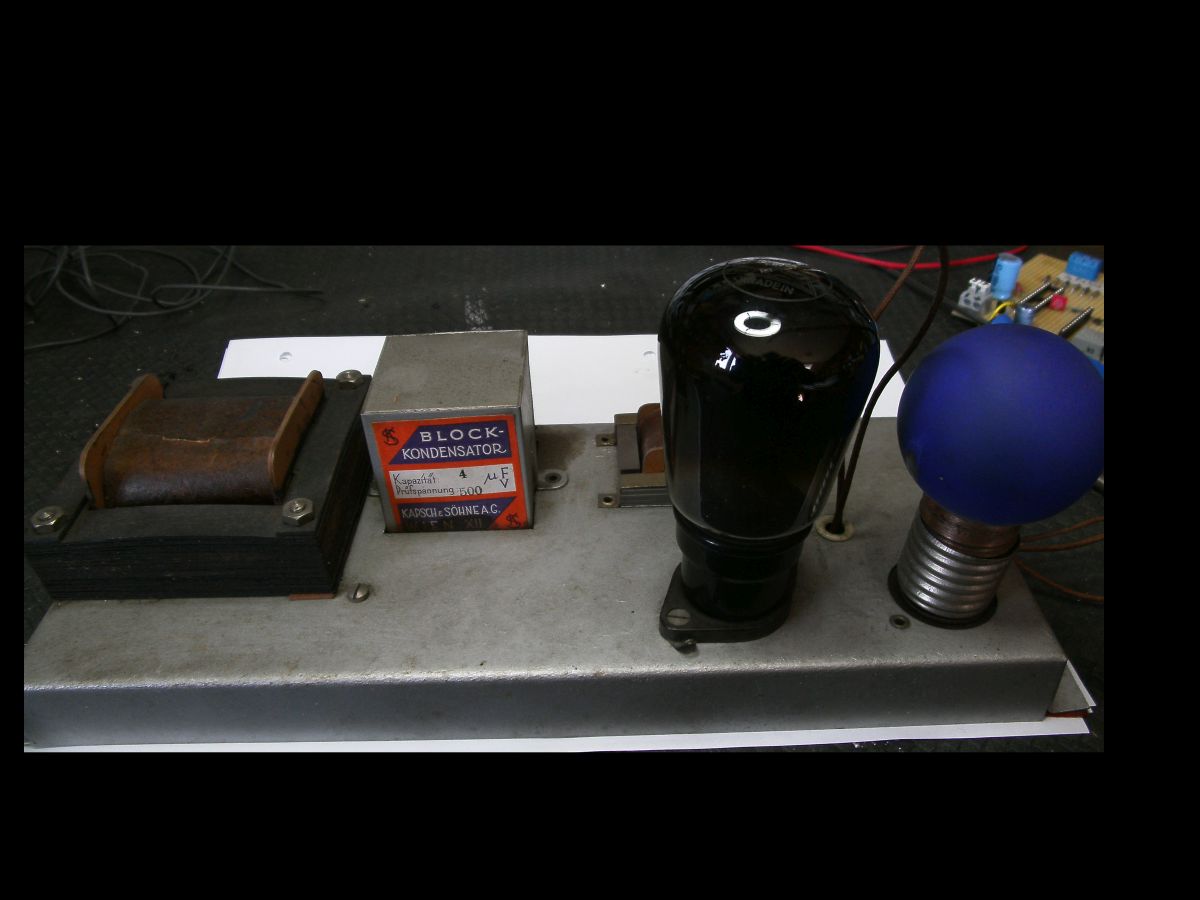

Ich habe einen LS von Schrack mit eingebautem Verstärker ( Bj. ca. 1930 herum) . Die Schaltung habe ich herausgezeichnet und angehängt. Es sieht zwar alles unverbastelt aus aber ich bin mir nicht sicher, ob das so funktioniert. Röhre ist ok, Lampe ( blau gefärbtes Glas 220V mit 170Ohm Widerstand ) ist auch ok.. Die Stromaufnahme liegt bei über 1 A  und es bleibt alles still. Der LS selbst (Vierpol-Magnetsystem) ist ok. Die Lampe brennt aber am Heizwendel der Röhre stehen  nur ca. 1V. Kann das alles so stimmen? Eine P425 steckte zwar in der Fassung, aber die kann es ja nicht sein, weil Triode und daher kein Schirmgitter. Oder ist der Stift nur als Lötstützpunkt benutzt und es ist eine andere Schaltung mit einer B406 z.B. ?

Bitte um eine Expertenmeinung! Wenn das Ding läuft, werde ich es anlegen.

Liebe Grüße

Karl Reiter








Attachments

Karl Reiter, 22.Apr.16
