Silvertone 4204 Ch= 132.74701, 132.74702 Coral

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Sears, Roebuck & Co.; Chicago (IL)

• Anno
• 1963

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 237697

• • Brand: Silvertone

• Immagini
• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 6

• Semiconduttori
• 99101 or. 2N1527 99103 or. 2N247 99102 or. 2N247 99201 or. 2N406 99203 or. 2N408 99203 or. 2N408

• Principio generale
• Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF

• N. di circuiti accordati
• 5 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Solo onde medie (OM).

• Tensioni di funzionamento
• Batterie a secco / 1 x 9 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 2.25 inch = 5.7 cm

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: Silvertone 4204 Ch= 132.74701, 132.74702 [Coral] - Sears, Roebuck & Co.; Chicago

• Forma
• Tascabile (portatile molto piccola), < 20 cm

• Dimensioni (LxAxP)
• 65 x 102 x 33 mm / 2.6 x 4 x 1.3 inch

• Annotazioni

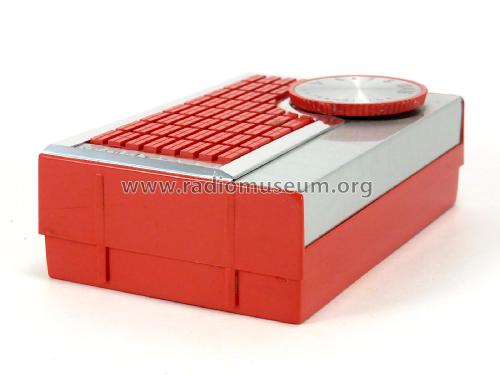

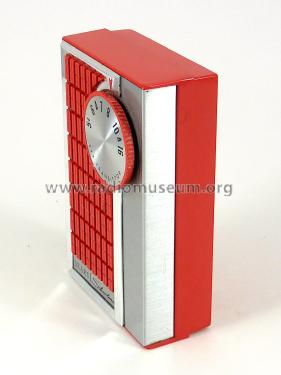

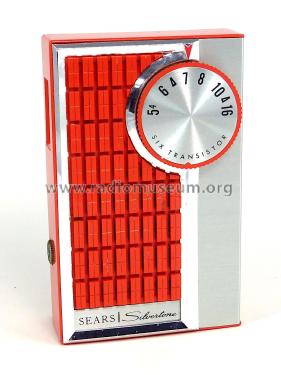

• Upper round tuning knob.  Plastic block pattered grille. US civil defense marks on station dial.

  Special 9-volt battery required.

  Model Cabinet Metal Trim 4201 Red No 4202 Black Yes 4203 Blue Mist   Yes 4204 Coral Yes

• Peso netto
• 0.54 lb (0 lb 8.6 oz) / 0.245 kg

• Prezzo nel primo anno
• 9.95 USD

• Bibliografia
• Transistor Radios (Page 99)

• Letteratura / Schemi (1)

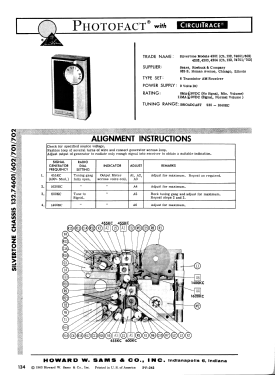

• Photofact TSM Transistor Radio Series SAMS (TSM-29 (Oct. 1963))

• Letteratura / Schemi (2)
• Sears, Roebuck Catalogs (Silvertone) (1963 Fall Winter, page 1372)

• Autore
• Modello inviato da Rózsa Tamás. Utilizzare "Proponi modifica" per inviare ulteriori dati.
