• Pays
• Etats-Unis

• Fabricant / Marque
• Sears, Roebuck & Co.; Chicago (IL)

• Année
• 1957 ?

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 312952

• • Brand: Silvertone

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 16

• Lampes / Tubes
• 6BS8 6AT8 6CB6 6CB6 6AM8 6BA8 6AU6 6U8 6T8 6V6GT 6CM7 6SN7GTB 6AV5GA 6AX4GT 1B3GT 24YP4

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• Bandes en notes

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 60 Hz, 117V = 110 -120 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: Silvertone model 7122 CH= 528.51021 - Sears, Roebuck & Co.; Chicago

• Forme
• Modèle de table générique

• Remarques

• Silvertone model 7122 is a 24" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis 528.51021, VHF tuner 95-87 and picture tube 24YP4.



• Schémathèque (1)

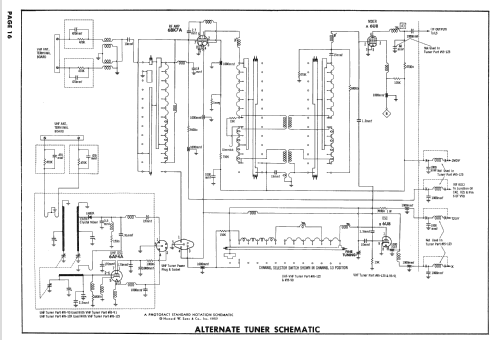

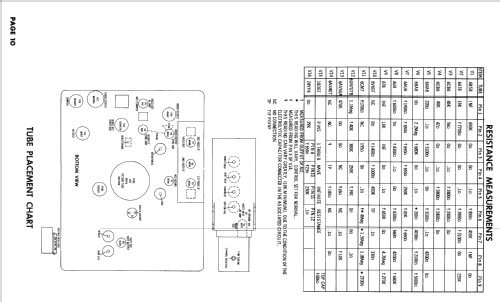

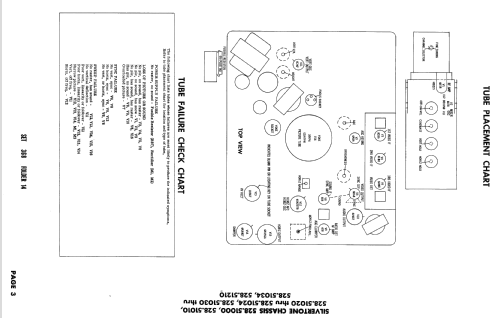

• Photofact Folder, Howard W. SAMS (Set 368 Folder 14 dated 8-57)

• Auteur
• Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
