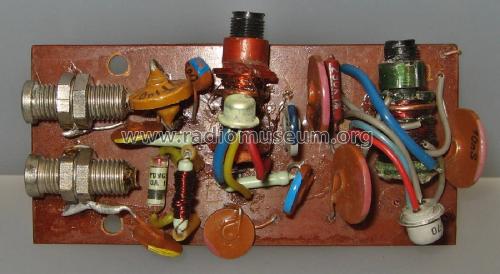

Signalgeber TS5
SELBSTBAU aus alter Zeit - siehe Anleitung mit Klick auf
- Country
- Germany
- Manufacturer / Brand
- SELBSTBAU aus alter Zeit - siehe Anleitung mit Klick auf
- Year
- 1976 ??
- Category
- Kit (Parts plus instruction) or building instructions only
- Radiomuseum.org ID
- 330258
Oszillogramm TS5 bei Ub= 3 V.
Oszillogramm (gestreckt) TS5 bei Ub= 3 V.
- Number of Transistors
- 2
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Storage and/or dry batteries / 2 - 3 Volt
- Loudspeaker
- - For headphones or amp.
- Material
- Printed Circuit Board
- from Radiomuseum.org
- Model: Signalgeber TS5 - SELBSTBAU aus alter Zeit -
- Shape
- Chassis only or for «building in»
- Dimensions (WHD)
- 70 x 20 x 35 mm / 2.8 x 0.8 x 1.4 inch
- Notes
-
Testgenerator für HF-/ZF-/NF-Verstärker in Rundfunk und TV-Geräten. Erzeugt überlagerte HF-Schwingungen von 10,7 MHz und 94 kHz bei einer Unterbrechungsfrequenz von ca. 400 Hz. Oberwellen bis ca. 220 MHz erzeugen horizontale, unterbrochene Streifen auf dem TV-Bildschirm.
Bestückung laut Bauanleitung; hier Behelfsbestückung mit МГТ108, einem unbekannten Transistor und OA1154Q.
- Net weight (2.2 lb = 1 kg)
- 0.024 kg / 0 lb 0.8 oz (0.053 lb)
- Mentioned in
- Das große Bauplan-Bastel-Buch; Schlenzig, Klaus; 1976
