Kondensator-Mikrofon MKH 405-12
Sennheiser Electronic (Labor W); Wennebostel
- Hersteller / Marke
- Sennheiser Electronic (Labor W); Wennebostel
- Jahr
- 1962–1964
- Kategorie
- Mikrofon oder Tonabnehmer
- Radiomuseum.org ID
- 82527
eigenes Verkaufsfoto www.antik-technik.de
eigenes Verkaufsfoto www.antik-technik.de
eigenes Verkaufsfoto www.antik-technik.de
eigenes Verkaufsfoto www.antik-technik.de
eigenes Verkaufsfoto www.antik-technik.de

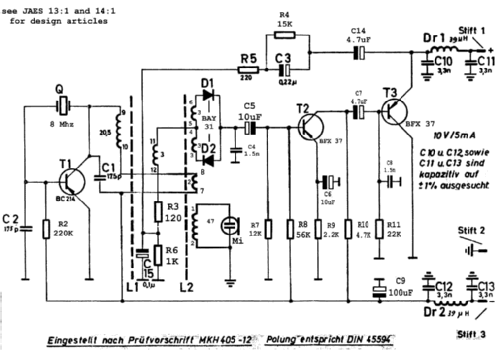

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Transistoren
- 3
- Betriebsart / Volt
- Trockenbatterien / 12 Volt
- Material
- Metallausführung
Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.
- von Radiomuseum.org
- Modell: Kondensator-Mikrofon MKH 405-12 - Sennheiser Electronic Labor W;
- Abmessungen (BHT)
- 20 x 132 x 0 mm / 0.8 x 5.2 x 0 inch
- Bemerkung
-
Kondensator-Mikrofon in HF-Schaltung: 8 MHz-Oszi, NF-Modulation/Demodulation nach Vergleich), f: 40..20000 Hz, 2 mV/mikrobar, Nierencharakteristik, NF-Impedanz 200 Ohm symm, Phantomspeisung +/-12V Betriebstrom 5 mA, Anschluß Kleintuchel T3262 (1: NF+, 2: Masse, 3: -NF);
Netzspeisegeräte MZN 5, 5/1 oder 6.
- Nettogewicht
- 0.1 kg / 0 lb 3.5 oz (0.22 lb)
- Datenherkunft
- Radiokatalog Band 2, Ernst Erb
- Literaturnachweis
- Funk-Technik (FT) (13/1962, S. 443, 444 / Beschreibung, Daten, Schema)
- Literatur/Schema (4)
- -- Schematic
- Autor
- Modellseite von Ernst Erb angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
