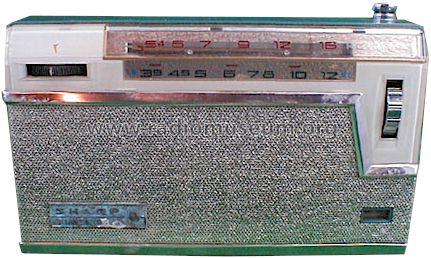

Transistor 8 BX-338

• Paese
• Giappone

• Produttore / Marca
• Sharp; Osaka

• Anno
• 1960–1962

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 124058

• • alternative name: Hayakawa Electric Co.Ltd.

• Immagini
• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 8

• Semiconduttori

• Principio generale
• Supereterodina (in generale); ZF/IF 455 kHz

• Gamme d'onda
• Onde medie (OM) e corte (OC).

• Tensioni di funzionamento
• Batterie a secco / 4 x 1,5 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 2.5 inch = 6.4 cm

• Potenza d'uscita
• 0.15 W (qualità ignota)

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: Transistor 8 BX-338 - Sharp; Osaka

• Forma
• Tascabile (portatile molto piccola), < 20 cm

• Dimensioni (LxAxP)
• 6.125 x 3.625 x 1.625 inch / 156 x 92 x 41 mm

• Annotazioni

• Sharp Model BX338 8 Transistor Portable

    An 8 transistor receiver with 2-band superhet system equipped with germanium diode and thermistor. Has increased tuning range, operates from four 1.5V (AA) penlight dry batteries.   Highly sensitive built-in ferrite core and built rod antenna.
    Features: Vernier style dial for easy short wave tuning, 2½" speaker.

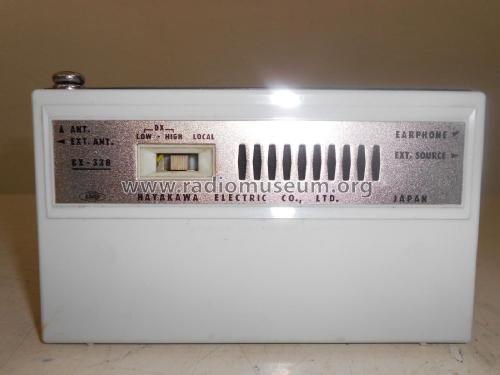

    Tuning range: B/C 535-1605 KC (kHz), S/W 3.9 -12 MC (MHz) jacks for earphone, ext. power source and antenna.

  This model sold in Australia between 1960 & 1962 for £40/19/-.

• Fonte dei dati
• -- Collector info (Sammler)

• Bibliografia
• Mingay's Price Service (Feb 1961 to Feb 1962.)

• Letteratura / Schemi (1)
• J.R. Publications Transistor Radio Service Handbook (Vol. 1, 1960, Page S29.)

• Letteratura / Schemi (2)
• J.R. Publications Transistor Radio Service Handbook (E Series Handbook, Page S126. (Also at KevinChant com))

• Autore
• Modello inviato da un iscritto da A. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 1345 modelli, di cui 1216 con immagini e 519 con schemi.
  Elenco delle radio e altri apparecchi della Sharp; Osaka
