• Paese
• Giappone

• Produttore / Marca
• Sharp; Osaka

• Anno
• 1965 ??

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 110282

• • alternative name: Hayakawa Electric Co.Ltd.

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 10

• Semiconduttori
• 2SA235 2SA235 2SA12 2SA15 2SA234 2SA234 1N60 1N60 1N34A 1N34A 2SB75 2SB75 2SB77 2SB77

• Principio generale
• Supereterodina (in generale); ZF/IF 455/10700 kHz; 3 Stadi BF

• N. di circuiti accordati
• 8 Circuiti Mod. Amp. (AM)     10 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM) e MF (FM).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 120 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Potenza d'uscita
• 0.5 W (qualità ignota)

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org

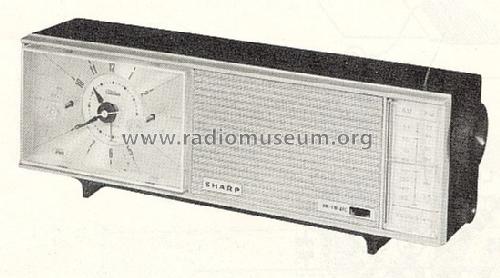

• Modello: FXC-24 - Sharp; Osaka

• Forma
• Soprammobile con orologio (radio-orologio, radiosveglia).

• Annotazioni
• Gerät ist nur für 120 Volt / 60 Hz ausgelegt.

• Letteratura / Schemi (1)
• -- Original-techn. papers.

• Autore
• Modello inviato da Josef Pilz. Utilizzare "Proponi modifica" per inviare ulteriori dati.
