FY-300LV

Sharp; Osaka

Dati

Forum

Immagini

Collezioni

Paese
Giappone

Produttore / Marca
Sharp; Osaka

Anno
1965 ??

Categoria
Radio (o sintonizzatore del dopoguerra WW2)

Radiomuseum.org ID
125580

- alternative name: Hayakawa Electric Co.Ltd.

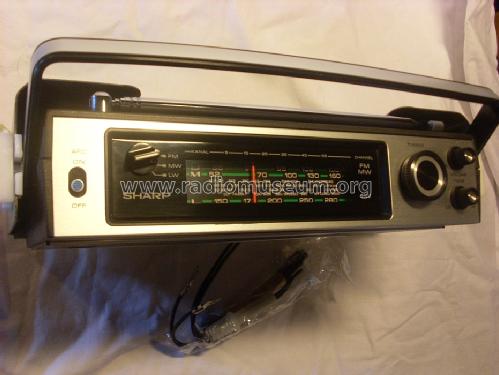

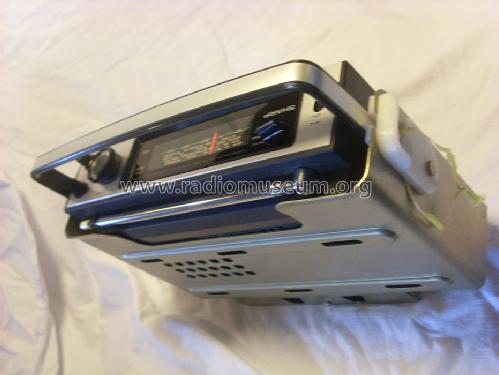

Immagini
Schemi

FY-300LV; Sharp; Osaka (ID = 415620) Radio — Sharp; Osaka FY-300LV (3)

FY-300LV; Sharp; Osaka (ID = 415621) Radio — Sharp; Osaka FY-300LV (3)

FY-300LV; Sharp; Osaka (ID = 415622) Radio — Sharp; Osaka FY-300LV (3)

FY-300LV; Sharp; Osaka (ID = 415625) Radio — Sharp; Osaka FY-300LV (3)

FY-300LV; Sharp; Osaka (ID = 415626) Radio — Sharp; Osaka FY-300LV (3)

FY-300LV; Sharp; Osaka (ID = 415627) Radio — Sharp; Osaka FY-300LV (3)

FY-300LV; Sharp; Osaka (ID = 415628) Radio — Sharp; Osaka FY-300LV (2)

FY-300LV; Sharp; Osaka (ID = 1250882) Radio — Sharp; Osaka FY-300LV (1)

FY-300LV; Sharp; Osaka (ID = 1250884) Radio — Sharp; Osaka FY-300LV (1)

FY-300LV; Sharp; Osaka (ID = 1250885) Radio — Sharp; Osaka FY-300LV (1)

FY-300LV; Sharp; Osaka (ID = 1250886) Radio — Sharp; Osaka FY-300LV (1)

FY-300LV; Sharp; Osaka (ID = 1250889) Radio — Sharp; Osaka FY-300LV (1)

FY-300LV; Sharp; Osaka (ID = 1745822) Radio — Sharp; Osaka FY-300LV (2)
Ebay auction by user alex350 301403528201

FY-300LV; Sharp; Osaka (ID = 1745823) Radio — Sharp; Osaka FY-300LV (2)
Ebay auction by user alex350 301403528201

FY-300LV; Sharp; Osaka (ID = 2638797) Radio — Sharp; Osaka FY-300LV (1)

FY-300LV; Sharp; Osaka (ID = 2638798) Radio — Sharp; Osaka FY-300LV (1)

FY-300LV; Sharp; Osaka (ID = 2638799) Radio — Sharp; Osaka FY-300LV (1)

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

Specifiche tecniche

Principio generale
Supereterodina (in generale); ZF/IF 455 kHz

N. di circuiti accordati
5 Circuiti Mod. Amp. (AM) 7 Circuiti Mod. Freq. (FM)

Gamme d'onda
Onde medie (OM), lunghe (OL) e MF (FM).

Tensioni di funzionamento
Rete / Batterie (ogni tipo) / 220; 4 x 1,5 Volt

Altoparlante
AP magnetodinamico ellittico (magnete permanente e bobina mobile).

Potenza d'uscita
1 W (qualità ignota)

Materiali
Plastica (non bachelite o catalina)

Radiomuseum.org
Modello: FY-300LV - Sharp; Osaka

Forma
Apparecchio portatile > 20 cm (senza la necessità di una rete)

Dimensioni (LxAxP)
232 x 150 x 61 mm / 9.1 x 5.9 x 2.4 inch

Peso netto
1.1 kg / 2 lb 6.8 oz (2.423 lb)

Bibliografia
Original Sharp Service Unterlagen

Letteratura / Schemi (1)
-- Original-techn. papers.

Autore
Modello inviato da Josef Pilz. Utilizzare "Proponi modifica" per inviare ulteriori dati.

Altri modelli
In questo link sono elencati 1341 modelli, di cui 1212 con immagini e 518 con schemi.
Elenco delle radio e altri apparecchi della Sharp; Osaka
