Moving Magnet Pick Up M 22

Moving Magnet Pick Up M 22; Shure; Chicago, (ID = 2522521) Microphone/PU Moving Magnet Pick Up M 22; Shure; Chicago, (ID = 2522520) Microphone/PU
Moving Magnet Pick Up M 22; Shure; Chicago, (ID = 1711848) Microphone/PU Moving Magnet Pick Up M 22; Shure; Chicago, (ID = 1711849) Microphone/PU
Use red slider bar for more.

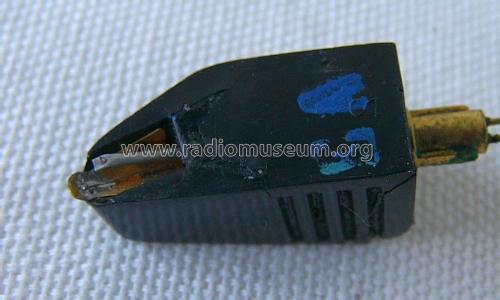

Moving Magnet Pick Up M 22; Shure; Chicago, (ID = 2522521) Microphone/PU
Shure; Chicago,: Moving Magnet Pick Up M 22 [Microphone/PU] ID = 2522521 1000x600
Select picture or schematic to display from thumbnails on the right and click for download.
For model Moving Magnet Pick Up M 22, Shure; Chicago, Evanston, Niles (IL)

Country:  United States of America (USA)
Manufacturer / Brand:  Shure; Chicago, Evanston, Niles (IL)
Year: 1962–1967 ?? Category: Microphone or Pick-up element
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker
Power out
from Radiomuseum.org Model: Moving Magnet Pick Up M 22 - Shure; Chicago, Evanston,
Material Bakelite case
Notes

Der Magnet-Tonabnehmer Shure M 22 ist Bestandteil des integrierten Systems Tonarm + Tonabnehmer und wurde auch als komplettes System (Tonarm, Tonabnehmer, Anschlusskabel mit Steckverbinder) geliefert, Bezeichnung Shure Dynetic M 222. Ab 1963 übernahm Braun den Generalvertrieb für Shure-Produkte in Deutschland und somit wurden z.B. die Tonabnehmer etc. in die Braun Preisliste aufgenommen.
Der Magnet-Tonabnehmer wurde zunächst mit dem Nadelträger N 21 bestückt, ab 1963 kam dann der Nadel-Einschub N 22. Die Unterschiede liegen in unterschiedlicher Auflagekraft und Verrundungsradius des Abtastdiamanten. Shure empfiehlt N 22 im 63er Katalog als Upgrade des  N 21 Nadelträger. Verbaut wurde das System u.a. für den Plattenspieler Braun PCS 51, gefertigt von 1962 – 1966.

Magnet-Tonabnehmer M 22 D
Frequenzbereich:   20 … 20.000 Hz
Übersprechdämpfung: 20 dB/ 1.000 Hz
Ausgangspegel:  0,9 mV/s bei 1.000 Hz
Empf. Anschlusswiderstand:  47 kΩ
Auflagekraft:  0,75 – 1,5 p (N 22 D) bzw. 1,5 – 2,5 p (N 21 D)
Induktivität:  400 mH
Gleichstrom-Widerstand: 600 Ω
El. Anschlüsse:  4 Kontaktstifte
Abtastdiamant Verrundungsradius: 13 μ  (N22 D) bzw. 18 μ (N21 D)
Abtaststift-Einschübe:
N22 D Stereo-Nadelsystem für M 22 D ab 1963, Preis: 24.75 $ net., Braun: 136 DM

N 21 D Stereo-Nadelsystem für M 22, Preis Braun 1963: 99 DM

Braun Preis M 22 (1964):  269,-- DM, Ersatznadel N22D: 136 DM

Gewicht: 7,9 g



Mentioned in - - Manufacturers Literature (Braun Serviceunterlagen PC 5 - PCS 52, 1962/66)

Model page created by Eberhard Fuchs. See "Data change" for further contributors.
