52W/604

• Country
• Germany

• Manufacturer / Brand
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Year
• 1930–1932

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 5515

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

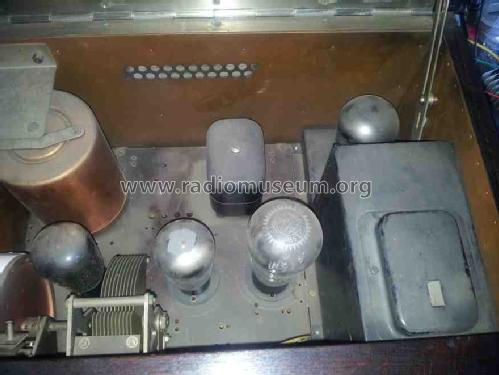

• Valves / Tubes

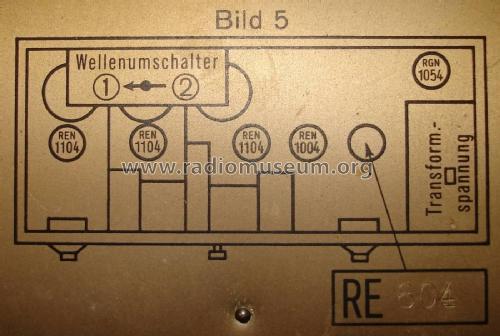

• REN1104 REN1104 REN1104 REN1004 RE604 RGN1054

• Main principle
• TRF with regeneration; 2 Special; 2 AF stage(s); Neutrodyne

• Tuned circuits
• 3 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110-250 Volt

• Loudspeaker
• - This model requires external speaker(s).

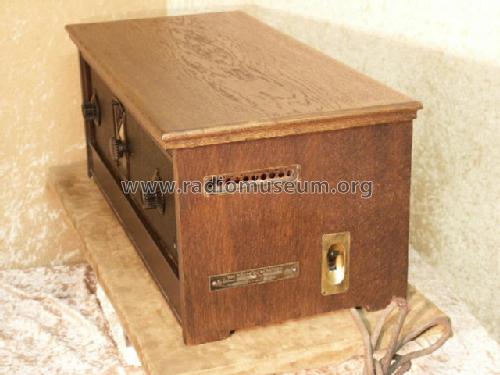

• Material
• Wooden case

• from Radiomuseum.org
• Model: 52W/604 - Siemens & Halske, -Schuckert

• Shape
• Tablemodel, Box - most often with Lid (NOT slant panel).

• Dimensions (WHD)
• 625 x 250 x 285 mm / 24.6 x 9.8 x 11.2 inch

• Notes

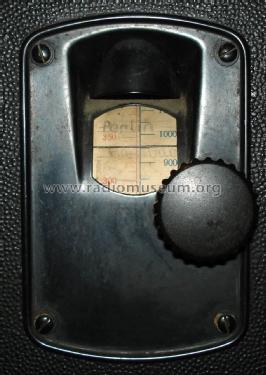

• Im Gegensatz zum z.B. Rfe 31b hat der 52W eine Skalenbeleuchtung. Der Skalenausschnitt ist anders gestaltet, die Skalenbeschriftung ist zweifarbig und in Metern geeicht.

  Empfangsbereiche: 2000-600 m und 600-200 m.

  Der 52W wurde, wie auch der Rfe30(a+b) und der Rfe31(a+b), sowohl mit Widerstandskopplung als auch mit Trafokopplung gebaut. Es fand jedoch keine Unterscheidung mehr in der Typenbezeichnung statt. Gleichspannungsfreier Lautsprecher-Anschluss über Kondensator an Ausgangs-Drossel der Endröhre.

  Im Katalog der Radio-Zentrale Prohaska 1930/31 werden die Abmessungen mit 650 x 250 x 300 mm angegeben.

  Preisangabe Kat. Radio-Schnorr 1931/32 RM 275,- (ohne Röhren, Röhrensatz RM 89,50). Der Siemens-Prospekt 1931/32 nennt den Gesamtpreis von RM 364,50

  Wurde auch als Siemens 52W/134 mit Endröhre RE134 gefertigt.

• Net weight (2.2 lb = 1 kg)
• 20.4 kg / 44 lb 14.9 oz (44.934 lb)

• Price in first year of sale
• 543.00 RM !

• Source of data
• Katalog Radio-Zentrale Prohaska 1930/31 (dick) / Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• FS-Bestückungstab. (wahrsch. m.Fehler)

• Mentioned in
• Radio-Schnorr-Katalog Nr.53 1931/32 (S.74)

• Literature/Schematics (1)
• -- Original prospect or advert

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.
