Super 523U Siebenkreis - Grazioso

Super 523U Siebenkreis - Grazioso; Siemens-Austria WSW; (ID = 32194) Radio

Super 523U Siebenkreis - Grazioso; Siemens-Austria WSW; (ID = 266421) Radio

Super 523U Siebenkreis - Grazioso; Siemens-Austria WSW; (ID = 266424) Radio

Super 523U Siebenkreis - Grazioso; Siemens-Austria WSW; (ID = 631652) Radio

Super 523U Siebenkreis - Grazioso; Siemens-Austria WSW; (ID = 631653) Radio
Super 523U Siebenkreis - Grazioso; Siemens-Austria WSW; (ID = 2517922) Radio Super 523U Siebenkreis - Grazioso; Siemens-Austria WSW; (ID = 2517923) Radio
Super 523U Siebenkreis - Grazioso; Siemens-Austria WSW; (ID = 2517924) Radio Super 523U Siebenkreis - Grazioso; Siemens-Austria WSW; (ID = 2517925) Radio
Super 523U Siebenkreis - Grazioso; Siemens-Austria WSW; (ID = 2517926) Radio Super 523U Siebenkreis - Grazioso; Siemens-Austria WSW; (ID = 2517927) Radio
Super 523U Siebenkreis - Grazioso; Siemens-Austria WSW; (ID = 2517928) Radio Super 523U Siebenkreis - Grazioso; Siemens-Austria WSW; (ID = 2517929) Radio
Super 523U Siebenkreis - Grazioso; Siemens-Austria WSW; (ID = 582879) Radio Super 523U Siebenkreis - Grazioso; Siemens-Austria WSW; (ID = 3543) Radio
Use red slider bar for more.
Super 523U Siebenkreis - Grazioso; Siemens-Austria WSW; (ID = 2517922) Radio
Siemens-Austria WSW;: Super 523U Siebenkreis - Grazioso [Radio] ID = 2517922 1400x1155
Select picture or schematic to display from thumbnails on the right and click for download.
For model Super 523U Siebenkreis - Grazioso, Siemens-Austria (WSW); Wien

Country:  Austria
Manufacturer / Brand:  Siemens-Austria (WSW); Wien
alternative name

Ges. für Technische Glaswaren
Brand
Wiener Schwachstrom Werke (WSW)
Year: 1952/1953 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: UCH21 UCH21 UBL21 UY21
Main principle Superheterodyne (common); ZF/IF 452 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast and Short Wave (SW).
Details
Power type and voltage AC/DC-set / 110-220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
Power out
from Radiomuseum.org Model: Super 523U Siebenkreis - Grazioso - Siemens-Austria WSW; Wien
Material Bakelite case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 302 x 205 x 175 mm / 11.9 x 8.1 x 6.9 inch
Notes 2 Ausführungen: schwarz und weiß.
Net weight (2.2 lb = 1 kg) 2.950 kg / 6 lb 8 oz (6.498 lb)
Price in first year of sale 885.00 öS
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in Radiotechnik, Die, Wien (RT 42) (5204B)
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Siemens-Austria (WSW); Wien
Here you find 198 models, 175 with images and 130 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Siemens-Austria WSW;: Super 523U Siebenkreis - Grazioso
Threads: 2 | Posts: 3
Hits: 2698     Replies: 1
siemens: 523U; Grazioso
Jörg Sigg
17.Jul.06
  1 Hallo

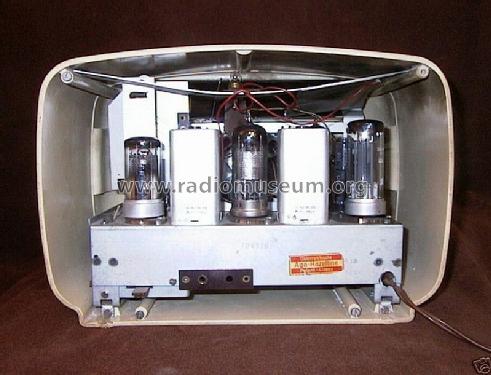

Bei vielen österreichischen Geräten der 50er-Jahre klebt diese Patent-Lizenz-Plakette AGA HAZELTINE. Weiss jemand, welche Schaltungsteile gemeint sind? Gibt es eine Dokumentation darüber?
Arpad Roth † 27.3.17
17.Jul.06
  2
Siehe diesen Link unter Post 5

http://www.radiomuseum.org/forum/informationen_minerva_presto_b_um_1955.html

MfG. Arpad Roth


Hits: 1830     Replies: 0
siemens: Kurzwelle
Ottmar Lauth
15.Nov.02
  1 Der 523 verfügt als Kurzwelle nur über das 31- m - Band. Der Wellenschalter befindet sich auf der Rückseite des Gerätes. Skalenbirnchen : 12 V

Siemens-Austria WSW;: Super 523U Siebenkreis - Grazioso
End of forum contributions about this model
