Aktivbox RA707

Aktivbox RA707; Siemens; D S.& (ID = 539436) Speaker-P

Aktivbox RA707; Siemens; D S.& (ID = 539437) Speaker-P
Aktivbox RA707; Siemens; D S.& (ID = 539438) Speaker-P
Use red slider bar for more.
Aktivbox RA707; Siemens; D S.& (ID = 539438) Speaker-P

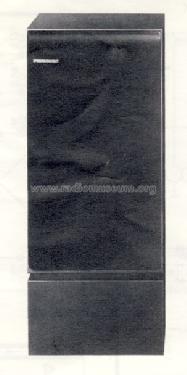

Siemens; D S.&: Aktivbox RA707 [Speaker-P] ID = 539438 304x608
Select picture or schematic to display from thumbnails on the right and click for download.
For model Aktivbox RA707, Siemens; D (S.& Halske / S. Electrogeräte):
Bild aus Original Siemens Service Unterlagen

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1975 ?? Category: Loudspeaker, headphone or earphone
Semiconductors (the count is only for transistors) 7:
Main principle Audio-Amplification
Wave bands - without
Details Loudspeaker + integr.Amplifier
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker 3 Loudspeakers
Power out 120 W (unknown quality)
from Radiomuseum.org Model: Aktivbox RA707 - Siemens; D S.& Halske / S.
Material Wooden case
Shape Console, Lowboy (legs < 50 %).
Dimensions (WHD) 290 x 700 x 275 mm / 11.4 x 27.6 x 10.8 inch
Notes IC 5; Der Hoch- und Mitteltonlautsprecher kann durch je einen Regler mit 4 Raststellungen von -6 dB bis + 3 dB geregelt werten. Stand-by und Übersteuerungsanzeige durch LED
Mentioned in Original Siemens Service Unterlagen

Model page created by Josef Pilz. See "Data change" for further contributors.
