Antennen-Übertrager SAÜ524

Antennen-Übertrager SAÜ524; Siemens; D S.& (ID = 514043) Antenna Antennen-Übertrager SAÜ524; Siemens; D S.& (ID = 514046) Antenna
Use red slider bar for more.
Antennen-Übertrager SAÜ524; Siemens; D S.& (ID = 514043) Antenna

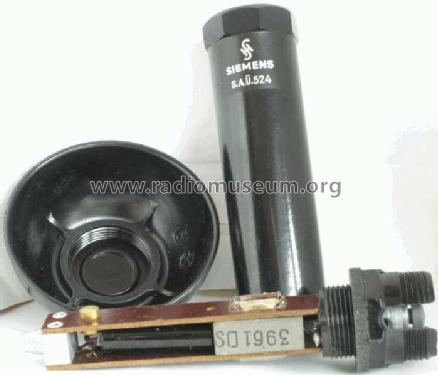

Siemens; D S.&: Antennen-Übertrager SAÜ524 [Antenna] ID = 514043 426x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Antennen-Übertrager SAÜ524, Siemens; D (S.& Halske / S. Electrogeräte)

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1938 Category: Antenna (Aerial) or Coupler
Details
Power type and voltage No Power needed
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Antennen-Übertrager SAÜ524 - Siemens; D S.& Halske / S.
Material Bakelite case
Notes

Antennen-Übertrager SAÜ524: Übertrager in wasserdichtem Pressstoffgehäuse,  gleichzeitig Leitungsendverschluss für Siemens-Schutzantennen, ohne Befestigungsschelle (Pilz-Form).

Das anzuschließende Koaxialkabel (Silberleitung I, Silberleitung II, Antennenleitung III) hat einen Wellenwiderstand von 120 Ω.

Siehe auch technisch identisches Modell Telefunken LAU 1.



Net weight (2.2 lb = 1 kg) 0.213 kg / 0 lb 7.5 oz (0.469 lb)
Price in first year of sale 7.65 RM
Literature/Schematics (1) Preisliste No.3 / 1938.
