Antennenverstärker SAV 307aW

ID = 282355

Antennenverstärker SAV 307aW; Siemens; D S.& (ID = 2580289) RF-Ampl.

Antennenverstärker SAV 307aW; Siemens; D S.& (ID = 2580290) RF-Ampl.

Antennenverstärker SAV 307aW; Siemens; D S.& (ID = 2580291) RF-Ampl.

Antennenverstärker SAV 307aW; Siemens; D S.& (ID = 2580292) RF-Ampl.

Antennenverstärker SAV 307aW; Siemens; D S.& (ID = 2580293) RF-Ampl.

Antennenverstärker SAV 307aW; Siemens; D S.& (ID = 2580294) RF-Ampl.

{gbW: "1400", gbH: "1152", mW: "455.0", mH: "375", kb: "135 KB", notes: "For model Antennenverstärker SAV 307aW, Siemens; D (S.& Halske / S. Electrogeräte)", title: "Siemens; D S.& Antennenverstärker SAV 307aW from Bernhard Nagel (1)", ite: "1"} {gbW: "1264", gbH: "1888", mW: "251.0", mH: "375", kb: "283 KB", notes: "For model Antennenverstärker SAV 307aW, Siemens; D (S.& Halske / S. Electrogeräte)", title: "Siemens; D S.& Antennenverstärker SAV 307aW from Bernhard Nagel (1)", ite: "1"} {gbW: "1400", gbH: "892", mW: "500", mH: "318.0", kb: "143 KB", notes: "For model Antennenverstärker SAV 307aW, Siemens; D (S.& Halske / S. Electrogeräte):[br]Deckel Innenseite mit Lageplan", title: "Siemens; D S.& Antennenverstärker SAV 307aW from Bernhard Nagel (1)", ite: "1"} {gbW: "1400", gbH: "1120", mW: "468.0", mH: "375", kb: "164 KB", notes: "For model Antennenverstärker SAV 307aW, Siemens; D (S.& Halske / S. Electrogeräte)", title: "Siemens; D S.& Antennenverstärker SAV 307aW from Bernhard Nagel (1)", ite: "1"} {gbW: "1400", gbH: "981", mW: "500", mH: "350.0", kb: "142 KB", notes: "For model Antennenverstärker SAV 307aW, Siemens; D (S.& Halske / S. Electrogeräte)", title: "Siemens; D S.& Antennenverstärker SAV 307aW from Bernhard Nagel (1)", ite: "1"} {gbW: "1400", gbH: "1110", mW: "472.0", mH: "375", kb: "149 KB", notes: "For model Antennenverstärker SAV 307aW, Siemens; D (S.& Halske / S. Electrogeräte)", title: "Siemens; D S.& Antennenverstärker SAV 307aW from Bernhard Nagel (1)", ite: "1"} {gbW: "1400", gbH: "1003", mW: "500", mH: "358.0", kb: "124 KB", notes: "For model Antennenverstärker SAV 307aW, Siemens; D (S.& Halske / S. Electrogeräte)", title: "Siemens; D S.& Antennenverstärker SAV 307aW from Bernhard Nagel (1)", ite: "1"} {gbW: "1400", gbH: "1024", mW: "500", mH: "365.0", kb: "208 KB", notes: "For model Antennenverstärker SAV 307aW, Siemens; D (S.& Halske / S. Electrogeräte):[br]Links: L-M-K Verstärker, rechts oben: UKW-Verstärker, darunter Netzteil. Ganz rechts unten ist die HF-Drossel für die Netzzuführung erkennbar. Links neben dem Netztrafo sitzt noch ein Netzfilter-Kondensator.", title: "Siemens; D S.& Antennenverstärker SAV 307aW from Bernhard Nagel (1)", ite: "1"} {gbW: "1400", gbH: "897", mW: "500", mH: "320.0", kb: "198 KB", notes: "For model Antennenverstärker SAV 307aW, Siemens; D (S.& Halske / S. Electrogeräte):[br]Detail UKW-Verstärker", title: "Siemens; D S.& Antennenverstärker SAV 307aW from Bernhard Nagel (1)", ite: "1"} {gbW: "1400", gbH: "1125", mW: "466.0", mH: "375", kb: "106 KB", notes: "For model Antennenverstärker SAV 307aW, Siemens; D (S.& Halske / S. Electrogeräte):[br]Unterseite mit Befestigungswinkeln", title: "Siemens; D S.& Antennenverstärker SAV 307aW from Bernhard Nagel (1)", ite: "1"}

Antennenverstärker SAV 307aW; Siemens; D S.& (ID = 1999079) RF-Ampl.

Antennenverstärker SAV 307aW; Siemens; D S.& (ID = 1999080) RF-Ampl.

Antennenverstärker SAV 307aW; Siemens; D S.& (ID = 1999169) RF-Ampl.

Antennenverstärker SAV 307aW; Siemens; D S.& (ID = 1999173) RF-Ampl.

Antennenverstärker SAV 307aW; Siemens; D S.& (ID = 1999174) RF-Ampl.

Antennenverstärker SAV 307aW; Siemens; D S.& (ID = 1999175) RF-Ampl.

Antennenverstärker SAV 307aW; Siemens; D S.& (ID = 1999176) RF-Ampl.

Antennenverstärker SAV 307aW; Siemens; D S.& (ID = 1999179) RF-Ampl.

Use red slider bar for more.

Siemens; D S.&: Antennenverstärker SAV 307aW [RF-Ampl.] ID = 1999079 1400x1152

Select picture or schematic to display from thumbnails on the right and click for download.

For model Antennenverstärker SAV 307aW, Siemens; D (S.& Halske / S. Electrogeräte)

Country:

Germany

Manufacturer / Brand:

Siemens; D (S.& Halske / S. Electrogeräte)

Year: 1953

Category: RF (Radio Frequency-) Amplifier

Valves / Tubes

8: PL83 PL83 PL83 PL83 PL83 PL83 PL83 GZ34

Conflicting model year with tube data.

The model date contradicts tube dates. [ GZ34 (1954)]

Main principle	Radio Frequency Amplification only
Wave bands	Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage	Alternating Current supply (AC) / 110; 125; 220; 240 Volt
Loudspeaker	- - No sound reproduction output.
Power out
from Radiomuseum.org	Model: Antennenverstärker SAV 307aW - Siemens; D S.& Halske / S.
Material	Metal case
Shape	Miscellaneous shapes - described under notes.
Dimensions (WHD)	315 x 215 x 150 mm / 12.4 x 8.5 x 5.9 inch

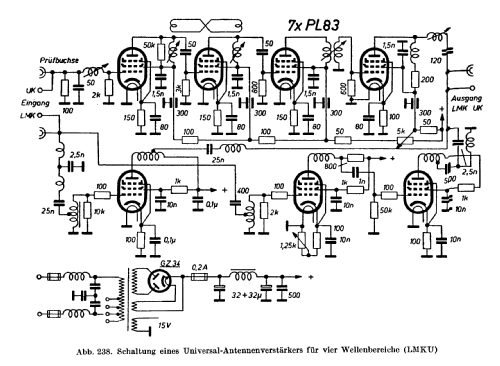

Notes	Der Siemens Antennenverstärker SAV 307aW ist vorgesehen für Gemeinschafts-Antennenanlagen mit bis zu 50 Teilnehmern. Frequenzbereich: 0,15 - 1,6 MHz 5 - 20 MHz 87 - 100 MHz Getrennte Verstärkerzüge für L-M-K und UKW. Eingänge: LMK und UKW getrennt, Eingangswiderstand jeweils 60Ω Ausgang: LMKU, Ausgangswiderstand 2x 60Ω parallel zum Anschluss von 2 Stammleitungen. Anschlüsse: Schraubklemmen für Koaxkabel oder Buchsen. Getrennte Erdklemme. Aufbau: Blechgehäuse mit Belüftungsrippen für Wandmontage. Leistungsaufnahme: 80W
