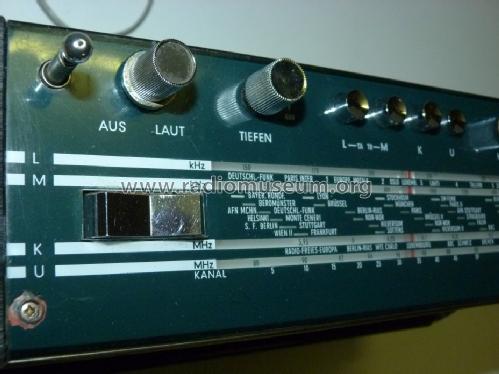

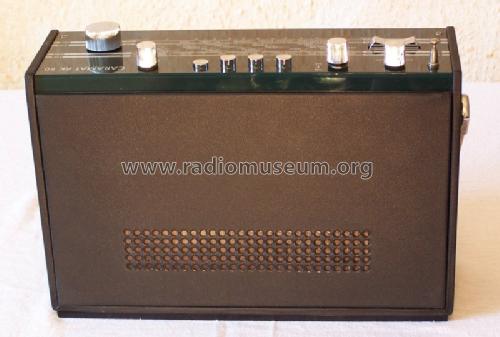

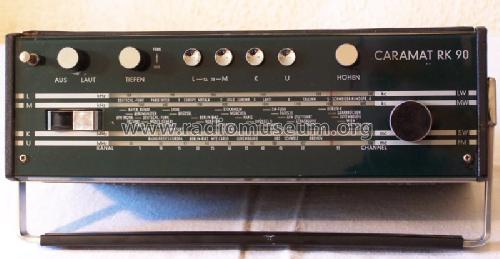

Caramat RK90; Siemens; D S.& (ID = 2403919) Radio
Siemens; D S.&: Caramat RK90 [Radio] ID = 2403919 1200x900
Select picture or schematic to display from thumbnails on the right and click for download.
For model Caramat RK90, Siemens; D (S.& Halske / S. Electrogeräte)

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1967/1968 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 16: AF106 AF106 AF185 AF126 AF185 AF126 AC122 AC122 AD155 AD155 AF126 AC126 AC126 AC122 AC117 AC117
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)     13 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Dry Batteries / 6 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2 W (unknown quality)
from Radiomuseum.org Model: Caramat RK90 - Siemens; D S.& Halske / S.
Material Plastics (no bakelite or catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 310 x 205 x 100 mm / 12.2 x 8.1 x 3.9 inch
Notes Sendersuchlauf, auch mit Fernbedienung; Betrieb im Auto über Autohalterung aus 6-V- oder 12-V-Autobatterie, dann Ausgangsleistung = 4 W; Netzbetrieb mit zusätzlichem Netzteil möglich.
Net weight (2.2 lb = 1 kg) 4 kg / 8 lb 13 oz (8.811 lb)
Source of data Handbuch VDRG 1967/1968 / Radiokatalog Band 1, Ernst Erb


All listed radios etc. from Siemens; D (S.& Halske / S. Electrogeräte)
Here you find 2448 models, 2022 with images and 1272 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Siemens; D S.&: Caramat RK90
Threads: 1 | Posts: 1
Hits: 1522     Replies: 0
siemens: RK90 (RK 90); Caramat baugleich Akkord Transola
Willi Ribbe
01.Nov.08
  1

Hallo allerseits

Beim Reparieren von einem Akkord Transola Royal (ID=419) hat mich Herr Boris Witke auf die Ähnlichkeit mit diesem Gerät hingewiesen. (vielen Dank nochmals)

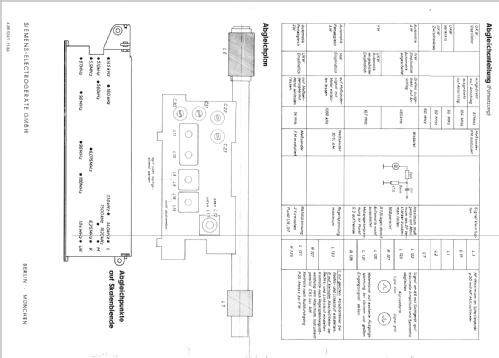

Der Vergleich der Geräte und dann der Schaltpläne gibt ihm absolut recht. Es fehlt nur ein Abgleichhinweis, wahrscheinlich da der Akkord Aufdruck störte.

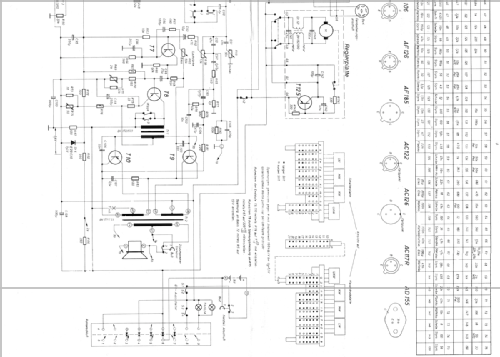

Der hier für das Gerät hinterlegte Schaltplan ist meines Erachtens eine abgespeckte Version des Transola Royal. (gleiche Zeichnung ohne Randangaben)

Daher der Hinweis, denn die Akkordunterlagen haben Spannungsangaben und vieles mehr.

MfG Willi Ribbe
