• Pays
• Allemagne

• Fabricant / Marque
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Année
• 1985 ??

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 184173

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 1

• Lampes / Tubes
• A48EAC02X01 or A48JLL90X01 or A34JLL90X23

• No. de transistors
• Semi-conducteurs présents

• Semi-conducteurs

• Principe général
• PLL (Phase-locked Loop, boucle à phase asservie)

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Particularités
• Télécommande par HF ou fil

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 220-240 Volt

• Haut-parleur
• HP dynamique oval à aimant permanent

• Matière
• Matériaux divers

• De Radiomuseum.org
• Modèle: Color TV FC 908 Ch= 340-0 - Siemens & Halske, -Schuckert

• Forme
• Modèle de table générique

• Remarques
• Siemens Color TV FC 908 mit Kabeltuner, Teletext und Mehrnormen.

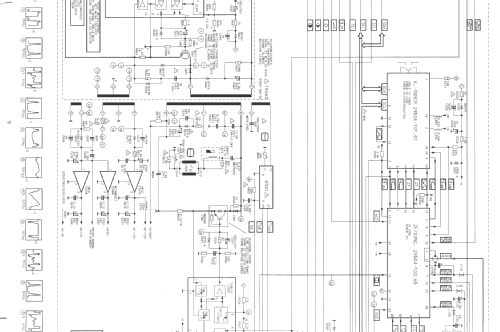

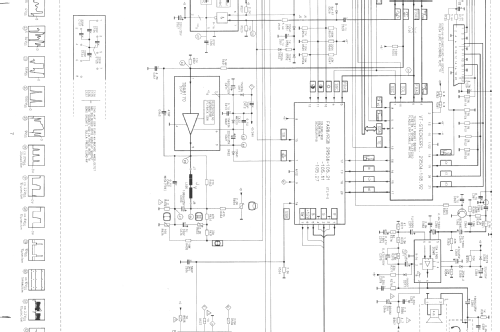

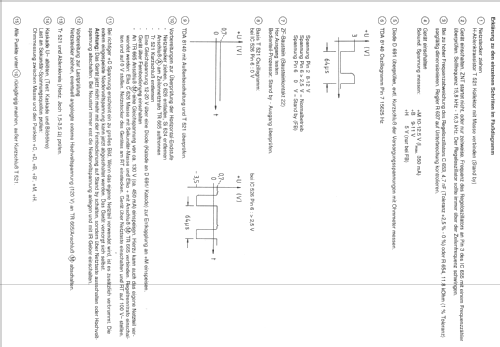

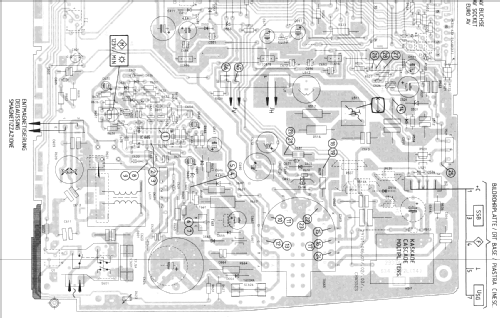

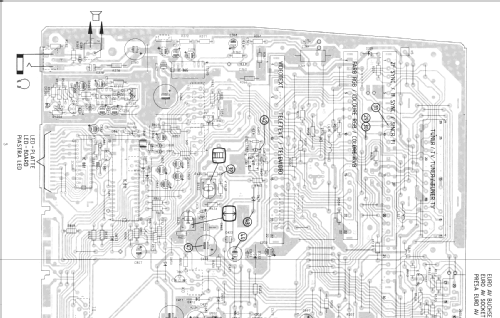

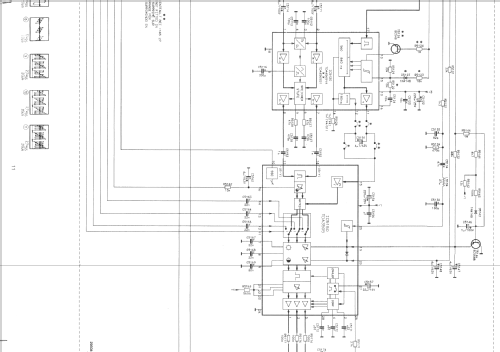

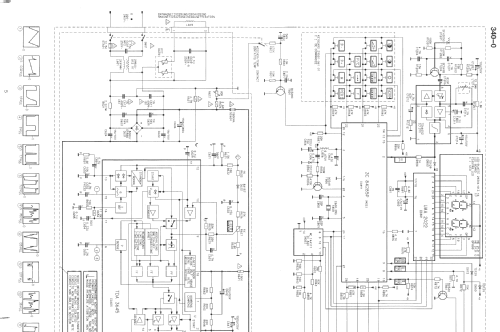

• Schémathèque (1)
• Original Siemens Service Unterlagen

• Auteur
• Modèle crée par Josef Pilz. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 2532 modèles d'appareils, 2139 avec des images et 1333 avec des schémas.
