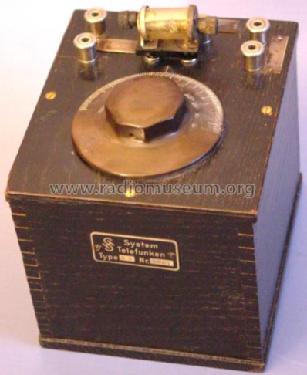

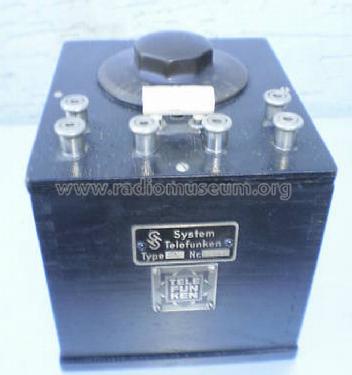

Detektor-Empfänger System Telefunken R ap.5a

Detektor-Empfänger System Telefunken R ap.5a; Siemens-Austria WSW; (ID = 4480) Crystal
Detektor-Empfänger System Telefunken R ap.5a; Siemens-Austria WSW; (ID = 1646944) Crystal Detektor-Empfänger System Telefunken R ap.5a; Siemens-Austria WSW; (ID = 4478) Crystal
Detektor-Empfänger System Telefunken R ap.5a; Siemens-Austria WSW; (ID = 753238) Crystal Detektor-Empfänger System Telefunken R ap.5a; Siemens-Austria WSW; (ID = 2421) Crystal
Detektor-Empfänger System Telefunken R ap.5a; Siemens-Austria WSW; (ID = 753237) Crystal Detektor-Empfänger System Telefunken R ap.5a; Siemens-Austria WSW; (ID = 753240) Crystal
Detektor-Empfänger System Telefunken R ap.5a; Siemens-Austria WSW; (ID = 753241) Crystal Detektor-Empfänger System Telefunken R ap.5a; Siemens-Austria WSW; (ID = 1646945) Crystal
Use red slider bar for more.
Detektor-Empfänger System Telefunken R ap.5a; Siemens-Austria WSW; (ID = 1646944) Crystal
Siemens-Austria WSW;: Detektor-Empfänger System Telefunken R ap.5a [Crystal] ID = 1646944 933x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Detektor-Empfänger System Telefunken R ap.5a, Siemens-Austria (WSW); Wien:
Gerät mit Siemens Aufsteckdetektor

Country:  Austria
Manufacturer / Brand:  Siemens-Austria (WSW); Wien
alternative name

Ges. für Technische Glaswaren
Brand
Wiener Schwachstrom Werke (WSW)
Year: 1925 Category: Detector-Radio (Crystal or diode, without tubes/transistors)
Main principle Crystal or Solid State Detector; none
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage No Power needed
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Detektor-Empfänger System Telefunken R ap.5a - Siemens-Austria WSW; Wien
Material Wooden case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 130 x 150 x 150 mm / 5.1 x 5.9 x 5.9 inch
Notes

Abstimmung mit Variometer. Das Gerät ist technisch baugleich mit Telefunken Type Telefunkon A (Kasten), das Gehäuse hat etwas andere Abmessungen und ist schwarz gestrichen. Das Schaltbild ist am Boden befestigt.

Net weight (2.2 lb = 1 kg) 0.8 kg / 1 lb 12.2 oz (1.762 lb)
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Siemens-Austria (WSW); Wien
Here you find 197 models, 174 with images and 130 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Siemens-Austria WSW;: Detektor-Empfänger System Telefunken R ap.5a
Threads: 1 | Posts: 1
Hits: 1421     Replies: 0
siemens: R ap.5A
Gerhard Heigl
21.Nov.02
  1 Bereich: MW; BHT: 130x140x150 mm.
