• Year
  • 1939
  • Category
  • RF (Radio Frequency-) Amplifier
  • Radiomuseum.org ID
  • 100470

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Other, details in remarks or not known.
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Fernseh-Kabelverstärker 38 - Siemens & Halske, -Schuckert
  • Shape
  • Chassis only or for «building in»
  • Notes
  • Kaskadenverstärker mit Gegentaktendtufe, eingesetzt auf der Breitbandkabelstrecke
    Berlin-Hamburg, eingebaute Vorentzerrung, 1,5 -4,2 MHz Bandbreite.

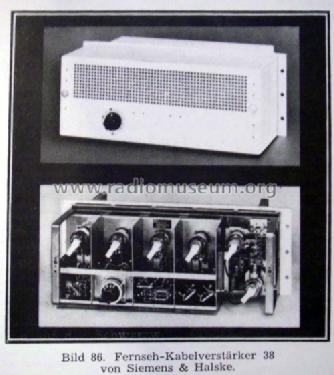

    Abgebildet in Goebel: Fernsehen in Deutschland vor 1945.

    Der Fernseh-Kabelverstärker 38 wurde auf allen Stecken, die über ein  Breitbandkabel zur Übertragung von FS-Signalen verfügten verwendet.

    Das waren die Breitbandkabelstrecken:
    FK501 Berlin-Leipzig,
    FK502 Berlin-München,
    FK503 Berlin-Hamburg,
    FK504 Berlin-Braunlage (Brocken)-Frankfurt/M (Gr.Feldberg).

  • Source of data
  • -- Collector info (Sammler)
  • Author
  • Model page created by a member from A. See "Data change" for further contributors.
