• Year
  • 1972/1973 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 286012

 Technical Specifications

  • Number of Transistors
  • 22
  • Semiconductors
  • Main principle
  • Superheterodyne (common); ZF/IF 10700/460 kHz; 2 AF stage(s)
  • Tuned circuits
  • 7 AM circuit(s)     12 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Details
  • Radio with other functions
  • Power type and voltage
  • Batteries / addl. power jack / 18 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical / Ø 10.2 cm = 4 inch
  • Power out
  • 2 W (undistorted)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: FM/AM-Antennenmessgerät S43101-M-A - Siemens & Halske, -Schuckert
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 415 x 250 x 160 mm / 16.3 x 9.8 x 6.3 inch
  • Notes

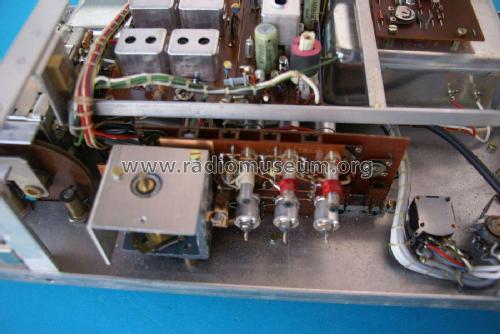

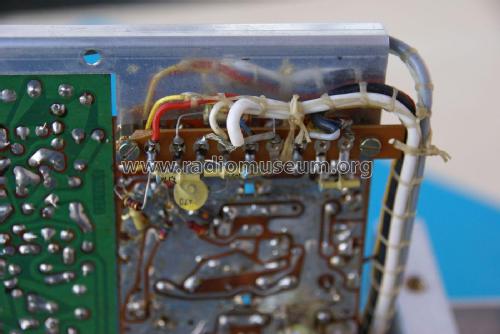

  • Das Gerät hat ein Aluminium-Gehäuse und ist vorwiegend mit Görler Bausteinen aufgebaut. FM-Mischteil 312-2424, FM-AM-ZF-Verstärker 322-00117 und Steredecoder 327-0032. Alle Görler Bausteine sind modifiziert. Zusätzlich sind noch zwei eisenlose Endstufen und ein geregeltes Netzteil verbaut. Ein besonderen Messverstärker für die Anzeige fehlt. Der HF-Eingang hat eine Impedanz von 60 Ohm und einen vierstufigen Vorteiler mit 20dB Abschwächung je Stufe. Ein Anschluss für eine Externe Spannungsversorgung fehlt.

  • Author
  • Model page created by Manfred Rauschen. See "Data change" for further contributors.
