• Year
  • 1973/1974
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 29125

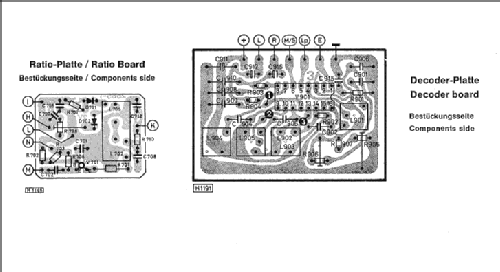

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 17
  • Semiconductors
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast (BC) and FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 220 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Klangmeister RS261 - Siemens & Halske, -Schuckert
  • Shape
  • Book-shelf unit.
  • Dimensions (WHD)
  • 420 x 85 x 180 mm / 16.5 x 3.3 x 7.1 inch
  • Notes
  • ICs: 1.
    Stereo-Steuergerät. NF-Verstärker mit 2 Endstufen je 6 W (Sinus).
    6 Drucktasten für UKW, MW, Sprache, Musik, Plattenspieler/Tonbandgerät, Ein/Aus.
    Automatische Umschaltung zwischen Mono- und Stereoprogrammen. Beleuchtete Anzeige von UKW-Stereo-Sendungen.
    Anschlüsse für Kristalltonabnehmer/Tonbandgerät und 2 LS-Boxen 4-6 Ohm (mitgeliefert 2 x RL261)
  • Net weight (2.2 lb = 1 kg)
  • 2.5 kg / 5 lb 8.1 oz (5.507 lb)
  • External source of data
  • Erb
  • Mentioned in
  • -- Original prospect or advert
