• Country
• Germany

• Manufacturer / Brand
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Year
• 1940 ?

• Category
• RF (Radio Frequency-) Amplifier

• Radiomuseum.org ID
• 278430

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 3

• Valves / Tubes
• AL4 AL4 EZ12

• Main principle
• Radio Frequency Amplification only

• Wave bands
• Short Wave (SW only)

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Kurzwellenverstärker SAV 581 kW - Siemens & Halske, -Schuckert

• Notes

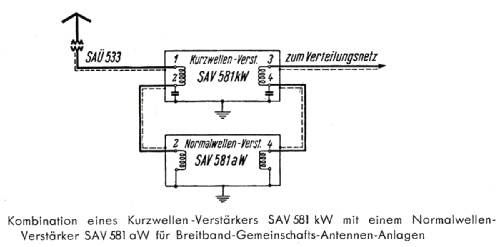

• Kurzwellenverstärker für Gemeinschaftsantennenanlagen für den Bereich von 5 bis 20 MHz. Eine Kombination mit dem Lang-und Mittelwellenverstärker SAV 581 aW ist möglich.

• Mentioned in
• Siemens-Broschüre "Breitband-Gemeinschaftsantennen mit Verstärker" vom 5.2.1940

• Author
• Model page created by Volker MARTIN. See "Data change" for further contributors.
