A-V-Ω-Multizet ; Siemens & Halske, - (ID = 2310869) Equipment

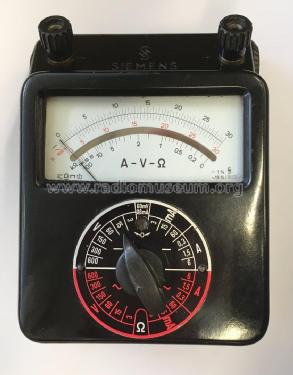

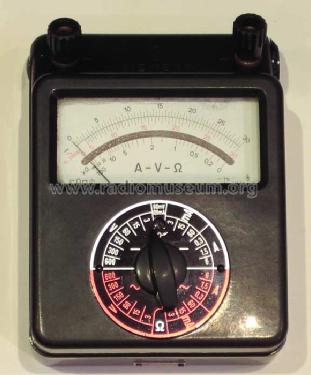

Siemens & Halske, -: A-V-Ω-Multizet [Equipment] ID = 2310869 844x1080
Select picture or schematic to display from thumbnails on the right and click for download.
For model A-V-Ω-Multizet, Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

Country:  Germany
Manufacturer / Brand:  Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
Year: 1947 ?? Category: Service- or Lab Equipment
Details
Power type and voltage Dry Batteries / 1,5 Volt
Loudspeaker
Power out
from Radiomuseum.org Model: A-V-Ω-Multizet - Siemens & Halske, -Schuckert
Material Bakelite case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 110 x 74 x 145 mm / 4.3 x 2.9 x 5.7 inch

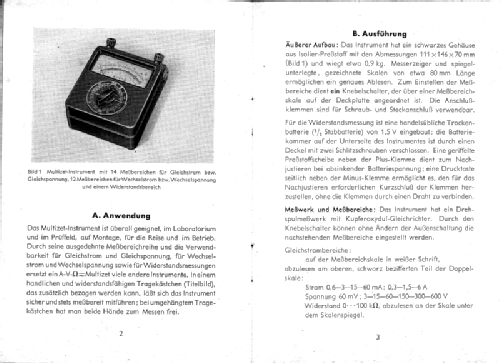

Notes

U - I - R Vielfachmessgerät. Jeweils 7 Bereiche für Gleichspannungen und -ströme, jeweils 6 Bereiche für Wechselspannungen und -ströme. Ein Widerstandsmessbereich 0-100kOhm. Modelltype rechts unten im Skalenfenster, z.B. L10X6 3129. Über die Jahre hinweg immer wieder kleine Änderungen, die ersten Typen noch mit Kupferoxydulgleichrichter und schwererem Messwerk, Gewicht 850 Gramm z.B. L10T10-1129.

Batterie: 3V-Stabbatterie 2R10 zerlegen, und eine Zelle davon benutzen.

Net weight (2.2 lb = 1 kg) 0.650 kg / 1 lb 6.9 oz (1.432 lb)

Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.



All listed radios etc. from Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
Here you find 2459 models, 2034 with images and 1283 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Siemens & Halske, -: A-V-Ω-Multizet
Threads: 1 | Posts: 3
Hits: 465     Replies: 2
siemens: Messfehler bei Multizet
Wolfram Zylka
26.Feb.21
  1

Messfehler bei Multizet

Folgende Angaben sind auf der Skala, welche ggf. die Type spezifiziert:

L 10 W 4 – 1247

Das Gerät ist im Originalzustand und sehr gepflegt. Leider hat das Gerät einen erheblichen Messfehler in beiden Bereichen DC und AC

Beispiel: Messspannung im 300 Volt AC Bereich = 230 Volt  -->   Anzeige = 300 Volt Also 70 Volt zuviel!

Ich habe versucht anhand des Schaltplanes eine Ursache zu finden.

Bei dem Plan habe ich ein Verständnisproblem. Da ich nur den großen Bereichsschalter auf  1 Ebene erkenne, erschließt sich mir nicht, wie zwischen AC und DC umgeschaltet wird



Hat jemand Erfahrung mit diesem Messgerät und kann mir einen Hinweis geben.

Ich freue mich auf Ihre Nachricht.

Freundliche Grüße

Wolfram Zylka

Giovanni Cucuzzella
26.Feb.21
  2

Hallo Herr Zylka,

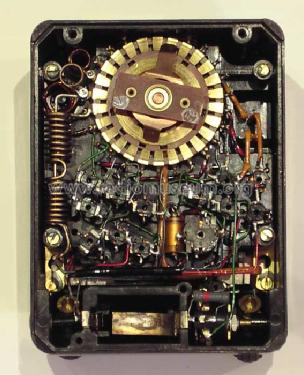

vermutlich wird über eine halbkreisförmige "Nocke" auf der Welle des Bereichsschalters dieser Umschalter betätigt:

Freundliche Grüße

Giovanni Cucuzzella

Wolfram Zylka
26.Feb.21
  3

Danke Herr Cucuzzella

für Ihre Erläuterung. Sollte jemand mal ein solches Gerät komplett zerlegen, wäre ein Foto des Umschalt- Mechanismus interessant.



Nach vielen Messungen habe ich den Grund für den Messfehler gefunden.

Der Widerstand mit der Nummer 168 war hochohmig geworden. Statt der 2,4 Ohm konnte ich  850 Ohm messen. Hier hatte Korrosion an den Drahtenden des gewickelten Widerstandes den Wert in die Höhe getrieben. Hätte ich Ströme gemessen, wäre der Widerstand sicher durchgebrannt.

Durch die Widerstandsveränderung ist der Parallelwiderstand zum Messwerk erhöht gewesen. Resultierend hat sich der Strom durch das Instrument verändert und die Anzeige verfälscht.

Ich habe einen neuen exakten Widerstand aus Widerstandsdraht gewickelt und eingebaut.

Nun stimmen die Messwerte wieder.

Es war interessant solch ein Messgerät zu reparieren und so mehr über die Funktionsweise zu erfahren
