Neutro Rfe10 II+III

Neutro Rfe10 II+III; Siemens; D S.& (ID = 44785) Radio Neutro Rfe10 II+III; Siemens; D S.& (ID = 44786) Radio
Neutro Rfe10 II+III; Siemens; D S.& (ID = 44787) Radio Neutro Rfe10 II+III; Siemens; D S.& (ID = 367343) Radio
Neutro Rfe10 II+III; Siemens; D S.& (ID = 1265259) Radio Neutro Rfe10 II+III; Siemens; D S.& (ID = 1265261) Radio
Neutro Rfe10 II+III; Siemens; D S.& (ID = 1265262) Radio Neutro Rfe10 II+III; Siemens; D S.& (ID = 1265264) Radio
Neutro Rfe10 II+III; Siemens; D S.& (ID = 1265265) Radio Neutro Rfe10 II+III; Siemens; D S.& (ID = 1888513) Radio
Use red slider bar for more.
Neutro Rfe10 II+III; Siemens; D S.& (ID = 44785) Radio
Siemens; D S.&: Neutro Rfe10 II+III [Radio] ID = 44785 933x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Neutro Rfe10 II+III, Siemens; D (S.& Halske / S. Electrogeräte):
Bild (3 Bilder) von Rolf Weiland am 25.2.04 zur Verfügung gestellt.

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1925–1927 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4:
schematic requested
Main principle TRF with regeneration; 1 Special; 2 AF stage(s); Neutrodyne
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Storage and/or dry batteries / 100+2/4 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Neutro Rfe10 II+III - Siemens; D S.& Halske / S.
Material Wooden case, TUBES VISIBLE.
Dimensions (WHD) 440 x 310 x 240 mm / 17.3 x 12.2 x 9.4 inch
Price in first year of sale 425.00 RM +
Source of data Vox-Haus, Katalog 1926/1927 / Radiokatalog Band 1, Ernst Erb
Picture reference Eine Abbildung findet sich im Doppelband "Radio von gestern"


All listed radios etc. from Siemens; D (S.& Halske / S. Electrogeräte)
Here you find 2411 models, 1983 with images and 1252 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Siemens; D S.&: Neutro Rfe10 II+III
Threads: 1 | Posts: 1
Hits: 1072     Replies: 0
siemens: Rfe10 II+III; Neutro
Michael Lang
26.Sep.15
  1

Hallo und guten Tag,

ich bin seit kurzer Zeit Eigentümer eines Rfe10 in einem beeindruckend guten Zustand. Auffallend ist bei meinem Gerät, daß es (anders als seinerzeit vertrieben) mit 4x RE144 im Europa-Sockel bestückt ist und keine NF-Trafos enthält, sondern eine R/C-Kombination in der NF-Verstärkung.

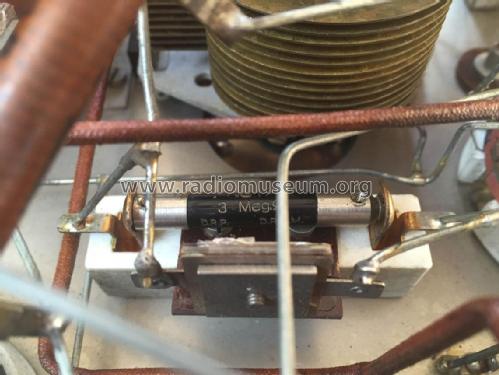

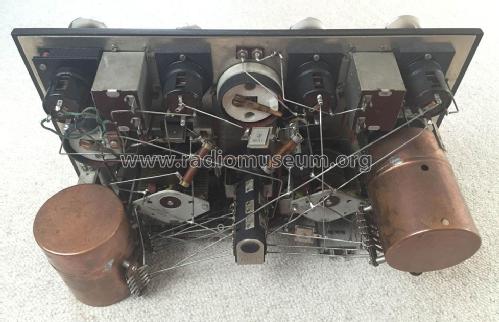

Detailbilder meines Gerätes (insbesondere mit den eingebauten "Zwietusch"-Kondensatoren anstelle der Trafos) habe ich oben eingestellt.

Mir fiel auf, daß bei den zuvor bereits eingestellten Dokumenten zu den Siemens-Geräten der frühen "Rfe"-Reihe eine Beschreibung enthalten ist, wonach ein werksmäßiger Umbau durch Siemens selbst auf R/C-Kopplung und eine Umstellung auf Europa-Röhren mit höheren Anodenspannungen angeboten wurde. Mein Gerät scheint mir ein solcher Umbau zu sein.

Feststellen läßt sich, daß die Lötstellen sehr professionell ausgeführt wurden und sich nicht von den anderen Lötstellen unterscheiden. Auch ist die Alterung der Metallgrundplatte um die ehemalige Montagestelle der Trafos sehr einheitlich zum restlichen Erscheinungsbild, so daß die Entnahme der Trafos schon vor sehr langer Zeit passiert sein muß.

Die Röhrenfassung überdies entsprechen Siemens-Modellen und sind passgenau und sauber verlötet eingebaut. Zusammenfassend ist dies meiner Auffassung nach keine Bastlerarbeit.

Dieses Gerät wurde also offensichtlich lange betrieben. Schaut man sich an, wie leistungsfähig der Siemens ist, kann ich das auch gut verstehen.

Ein Video meines Gerätes habe ich online gestellt. Es kann bei YT unter

                                            ´Siemens "Rfe 10" von 1926 im Betrieb !´

gefunden werden.

Herzliche Grüße vom Rhein

Michael M. Lang
