Präzisions-Drehschalter-Meßbrücke Ms.la.18A26

Präzisions-Drehschalter-Meßbrücke Ms.la.18A26; Siemens; D S.& (ID = 1433112) Equipment Präzisions-Drehschalter-Meßbrücke Ms.la.18A26; Siemens; D S.& (ID = 1433114) Equipment
Präzisions-Drehschalter-Meßbrücke Ms.la.18A26; Siemens; D S.& (ID = 1433116) Equipment Präzisions-Drehschalter-Meßbrücke Ms.la.18A26; Siemens; D S.& (ID = 1433118) Equipment
Präzisions-Drehschalter-Meßbrücke Ms.la.18A26; Siemens; D S.& (ID = 1433121) Equipment Präzisions-Drehschalter-Meßbrücke Ms.la.18A26; Siemens; D S.& (ID = 1433123) Equipment
Use red slider bar for more.
Präzisions-Drehschalter-Meßbrücke Ms.la.18A26; Siemens; D S.& (ID = 1433112) Equipment
Siemens; D S.&: Präzisions-Drehschalter-Meßbrücke Ms.la.18A26 [Equipment] ID = 1433112 933x584
Select picture or schematic to display from thumbnails on the right and click for download.
For model Präzisions-Drehschalter-Meßbrücke Ms.la.18A26, Siemens; D (S.& Halske / S. Electrogeräte)

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1940 ? Category: Service- or Lab Equipment
Wave bands - without
Details
Power type and voltage Batteries / addl. power jack / 4 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Präzisions-Drehschalter-Meßbrücke Ms.la.18A26 - Siemens; D S.& Halske / S.
Material Wooden case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 410 x 220 x 250 mm / 16.1 x 8.7 x 9.8 inch
Notes

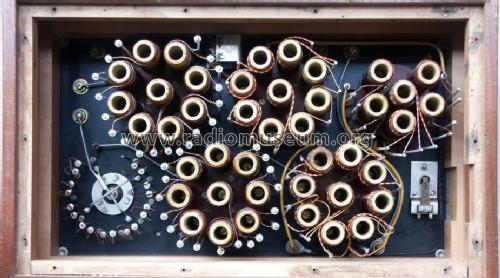

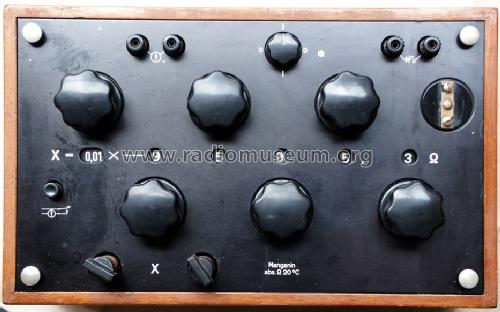

Das Gerät ist eine Widerstandsmeßbrücke nach Art einer Wheatstone-Brücke für mittleren Meßbereich.

Brückenverhältnis: 0,01; 0,1; 1; 10; 100

Meßbereich: 0,001 bis 10E6 Ohm

Über die auftrennbare Kontaktbrücke auf der rechten Geräteseite konnte ein Ausgleichswiderstand (Stöpselwiderstand m. Schleifendraht) von 101 Ohm zum Ausgleich des Zuleitungswiderstandes angeschlossen werden.

Ein Taster schließt den Galvanometerkreis. Der Batteriekreis wird über einen Drehschalter geschaltet.

Das Gerät hat als Laborgerät ein poliertes Mahagoni-Gehäuse.

Das Gerät gibt es auch in der Variante Ms.la.166, dann ohne zweipoligen Ausschalter für die Batteriezuleitung. Bei diesem Gerät schaltet der vorhandene Taster den Galvanometer- und Batteriekreis.

Der Preis dürfte sich um die 900 bis 1000 Reichsmark bewegt haben.



Net weight (2.2 lb = 1 kg) 9.8 kg / 21 lb 9.4 oz (21.586 lb)

Model page created by Ralph Pandel. See "Data change" for further contributors.
