Präzisions-Galvanometer Galvanometro di precisione
Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Paese
- Germania
- Produttore / Marca
- Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Anno
- 1920 ??
- Categoria
- Strumento da laboratorio
- Radiomuseum.org ID
- 230865
Manual
- Gamme d'onda
- - senza
- Tensioni di funzionamento
- Alimentazione non richiesta
- Altoparlante
- - - Nessuna uscita audio.
- Materiali
- Mobile di metallo
- Radiomuseum.org
- Modello: Präzisions-Galvanometer Galvanometro di precisione - Siemens & Halske, -Schuckert
- Forma
- Soprammobile a cassapanca o cassetta, solitamente con coperchio (NON a leggio)
- Annotazioni
-

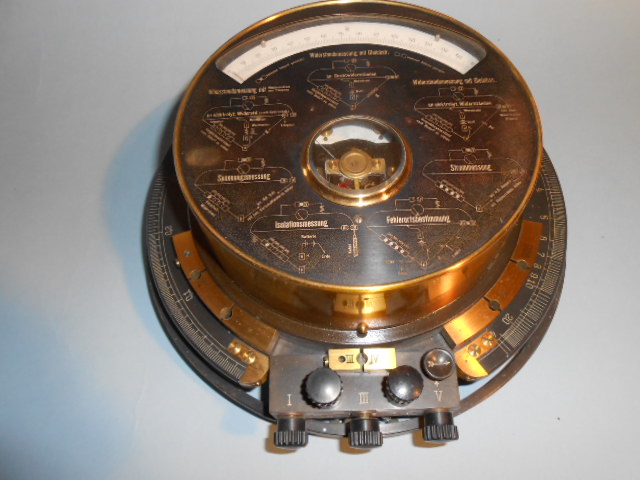

Siemens Universal-Präzisions-Galvanometer im verschliessbaren Holzkasten,
Laborinstrument. Messschaltungen auf Front des Instruments angegeben.
Spannungsmessung bis 150 V, Strommessung bis 0,15 A, mit externen Shunts einsetzbar als Strommesser bis 30 A. Auch als Widerstands-Messbrücke von 0,03 Ω bis 30.000 Ω verwendbar. Mit externer Spannungsquelle Isolationsmessungen bis etwa 1 MΩ möglich.Galvanometro da laboratorio, antesignano dei tester multirange.
Portate e funzioni:
Corrente: fino a 150 mA
Tensioni : fino a 150 volt
Resistenze: fino a 1 Mohm con alimentatore esterno da 110 vcc
Cursore esterno per misure da 10 Ω a 0,1 Ω. Risoluzione 1/100 Ω
Corredo completo di shunt per portate fino a 30 Amp
Costruzione accuratissima.
- Peso netto
- 11 kg / 24 lb 3.7 oz (24.229 lb)
- Autore
- Modello inviato da Gianni Vecchietti. Utilizzare "Proponi modifica" per inviare ulteriori dati.
- Altri modelli
-
In questo link sono elencati 2535 modelli, di cui 2144 con immagini e 1346 con schemi.
Elenco delle radio e altri apparecchi della Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
Collezioni
Il modello Präzisions-Galvanometer Galvanometro di precisione fa parte delle collezioni dei seguenti membri.
Discussioni nel forum su questo modello: Siemens & Halske, -: Präzisions-Galvanometer Galvanometro di precisione
Argomenti: 1 | Articoli: 2
ho questo galvanometro degli anni '20 ( penso sia di qegli anni) . E' un tester: misra tensioni, correnti e resistenze. é dotato di shunt e adattatori. Non so di che fabbricante sia. Qualcuno lo conosce?Dove potrei inserirlo? E' di costruzione accuratissima e la risoluzione in basse resistenze è di 1/100 di ohm.
Ho anche la pagina in italiano del catalogo che lo descrive. Putroppo mancano i riferimenti del costruttore e la data di fabbricazione. é di provenienza della Galileo di Firenze , da circa 40 anni fa.
grazie !!
gianni Vecchietti
Allegati
- tester antico di alta precisione- stimata 1920 (123 KB)
- tester antico- vista strumento (124 KB)
- tyester antico- vista ravvicinata (124 KB)
- tester antico- vista pagina catalogo (124 KB)
Gianni Vecchietti, 11.Jan.13
