• Year
  • 1929/1930
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 5548

Click on the schematic thumbnail to request the schematic as a free document.

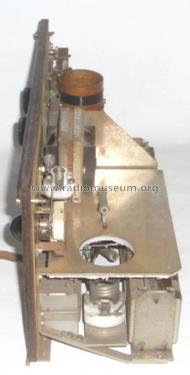

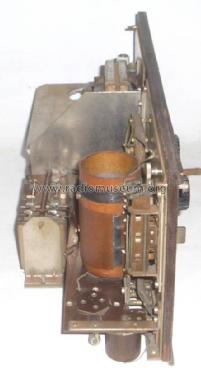

 Technical Specifications

  • Number of Tubes
  • 3
  • Main principle
  • TRF (Tuned-Radio-Frequency but use of regeneration unknown); 1 AF stage(s)
  • Tuned circuits
  • 1 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Direct Current supply (DC) / 220 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Wooden case
  • from Radiomuseum.org

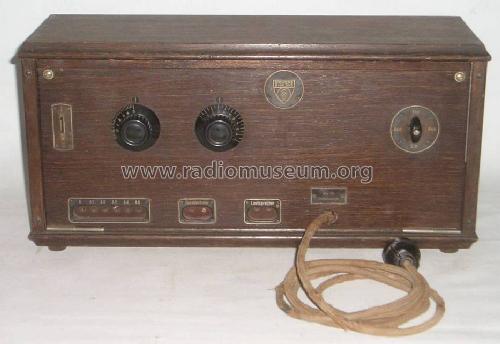

  • Model: Rfe34 - Siemens & Halske, -Schuckert

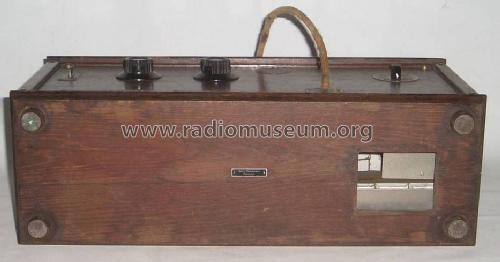

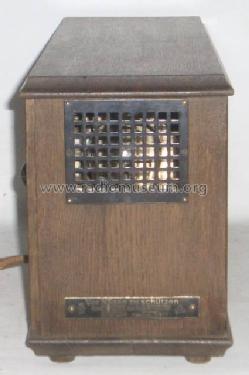

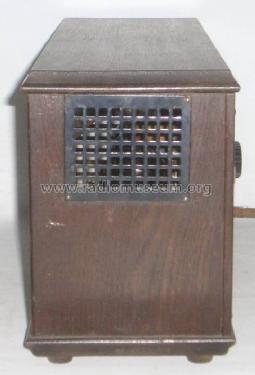

  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 470 x 230 x 160 mm / 18.5 x 9.1 x 6.3 inch
  • Notes
  • Sch.30G,34G,Rfe38;f gibt 134s

    Das runde Firmenemblem oberhalb, rechts vom Abstimmknopf, verdeckt ein kreisrundes Loch. Vermutlich verwendete Siemens diesen Typ der Frontplatte auch für den Rfe38, evtl. auch Rfe25. Denn bei diesen Geräten, mit integriertem Lautsprecher sitzt an dieser Stelle ein rundes Bedienelement für den Lautsprecher. Der Rfe 27 als Wechselstromvariante dieses Typs besitzt diese Aussparung nicht.

  • Net weight (2.2 lb = 1 kg)
  • 8.5 kg / 18 lb 11.6 oz (18.722 lb)

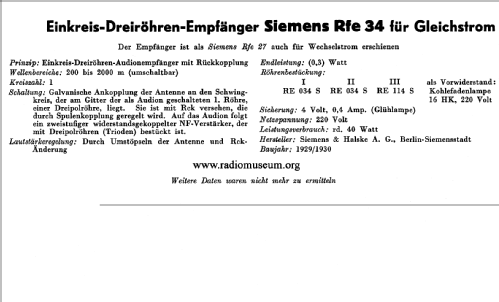

  • Source of data
  • Radiokatalog Band 1, Ernst Erb

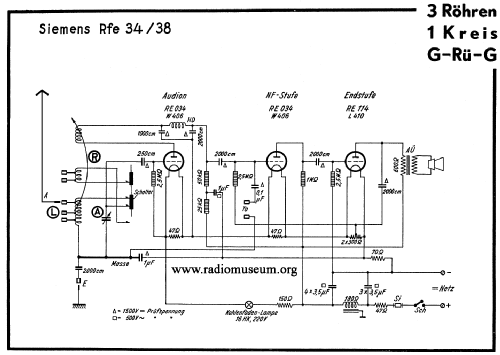

  • Circuit diagram reference
  • Lange + FS-Bestückungstabellen
