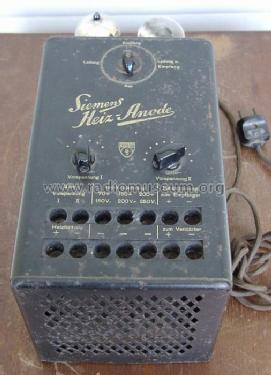

Heiz-Anode Rfz10 (10RFZ)

Heiz-Anode Rfz10 ; Siemens; D S.& (ID = 523832) Power-S

Heiz-Anode Rfz10 ; Siemens; D S.& (ID = 383027) Power-S

Heiz-Anode Rfz10 ; Siemens; D S.& (ID = 270183) Power-S

Heiz-Anode Rfz10 ; Siemens; D S.& (ID = 270184) Power-S

Heiz-Anode Rfz10 ; Siemens; D S.& (ID = 270185) Power-S

Heiz-Anode Rfz10 ; Siemens; D S.& (ID = 270186) Power-S
Heiz-Anode Rfz10 ; Siemens; D S.& (ID = 2230089) Power-S Heiz-Anode Rfz10 ; Siemens; D S.& (ID = 2230090) Power-S
Heiz-Anode Rfz10 ; Siemens; D S.& (ID = 2230091) Power-S Heiz-Anode Rfz10 ; Siemens; D S.& (ID = 2230092) Power-S
Heiz-Anode Rfz10 ; Siemens; D S.& (ID = 2230093) Power-S Heiz-Anode Rfz10 ; Siemens; D S.& (ID = 130006) Power-S
Heiz-Anode Rfz10 ; Siemens; D S.& (ID = 130005) Power-S Heiz-Anode Rfz10 ; Siemens; D S.& (ID = 130008) Power-S
Heiz-Anode Rfz10 ; Siemens; D S.& (ID = 928) Power-S Heiz-Anode Rfz10 ; Siemens; D S.& (ID = 26956) Power-S
Use red slider bar for more.
Heiz-Anode Rfz10 ; Siemens; D S.& (ID = 2230089) Power-S
Siemens; D S.&: Heiz-Anode Rfz10 [Power-S] ID = 2230089 961x1815
Select picture or schematic to display from thumbnails on the right and click for download.
For model Heiz-Anode Rfz10 (10RFZ), Siemens; D (S.& Halske / S. Electrogeräte)

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1927–1929 Category: Power supply/conditioner or battery or charger
Valves / Tubes 2: RGN1503 GL1,5a
Wave bands - without
Details Power Supply (not only Batt.El.)
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Heiz-Anode Rfz10 - Siemens; D S.& Halske / S.
Material Metal case
Dimensions (WHD) 170 x 345 x 200 mm / 6.7 x 13.6 x 7.9 inch
Notes «Heizanode» für Rfe10, 12, 14, 16, 18, 19, 21 + 22. Auch Modelle mit RGN1054 möglich - sicher ist dies aber späterer Ersatz. Die Heizanode liefert 3 verschiedene Aodenspannungen, zwei variable Gitterspannungen und den Ladestrom für den Heizakkumulator. Besondere Eignung für Mehrröhrengeräte.
Net weight (2.2 lb = 1 kg) 9.5 kg / 20 lb 14.8 oz (20.925 lb)
Price in first year of sale 73.00 RM
Source of data Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Röhren in FS-Bestückungstabellen
Mentioned in Siemens Preisblatt Nr.11, September 1927
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.


All listed radios etc. from Siemens; D (S.& Halske / S. Electrogeräte)
Here you find 2432 models, 2012 with images and 1267 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Siemens; D S.&: Heiz-Anode Rfz10
Threads: 1 | Posts: 3
Hits: 2174     Replies: 2
siemens: Siemens-Heiz-Anode(n)
Ernst Erb
15.Nov.06
  1

In der zweiten Hälfte der 20er Jahre ist die Heiz-Anode beliebt, denn nun gibt es nicht nur einfache Akku-Lader, sondern auch Heiz-Anoden, mit denen man gerade das Gerät betreibt statt der Blei-Akkus dazwischen plus Batterien. Schliesslich gibt es kombinierte Netzversorgungs-Einheiten (Netzteile), bei denen sich oft  auch Gittervorspannungen entnehmen lassen.

Dazu ein paar Fragen:
Wer hat Unterlagen über Siemens Heiz-Anoden und kann hier evtl. die Typen listen?
Wer hätte Bilder zu gelisteten Heiz-Anoden?
Wer kann Akku-Lader einbringen?

Ab wann hat Siemens eine Heiz-Anode auf dem Markt und welche? Mir ist z.B. eine einröhrige frühe Heiz-Andode bekannt, doch kenne ich keine Angaben dazu. Ab wann bringt Siemens Heiz-Andoden mit Gittervorspannung - und welche Typen gab es davon?

Auf dem Modell hier finden sich Rfe10 etc., doch halte ich das für einen Druckfehler und sollte wohl Rfz10, Rfz12, Rfz14, Rfz16, Rfz18, Rfz19, Rfz21 und Rfz22 heissen. Das sind aber allerlei Geräte, nicht immer Netz-Anoden oder Heiz-Anoden. Welche gibt es also?

Wolfgang Eckardt
16.Nov.06
  2

Lieber Ernst,

die Bemerkungen beim Modell Rfz10 sagen doch nur aus, das dieses für mehrere Radiomodelle geeignet ist. Vielleicht ist der Text etwas unübersichtlich mit der Abkürzung:

«Heizanode»f.Rfe10, 12, 14, 16, 18, 19, 21+22. Auch Modelle mit RGN1054 möglich - sicher ist dies aber späterer Ersatz.

In der Bedienungsanweisung, die ich im Original besitze (auch hoch geladen im RM), wird auf die Nutzung der Heizanode für diese Siemens-Modelle hingewiesen.
Ich denke, dass es all diese Zahlen  als "Rfz...."-Modelle gab, aber nicht nur als Gleichrichter, Netzgeräte o.ä. sondern alles Mögliche, z.B. Rfz12, 16, 19 = Sperrkreise. (Sehe gerade, dass der Rfz12 zweimal angelegt ist (ID=5581 und ID=30337 m. Bild), also eine Dublette.)

Weiter Netzanoden, außer der von mir angelegten Eln.42, kenne ich nicht, auch keine weiteren Jahreszahlen.

Modell ID=5596 41Ein - könnte das nicht ein Schreibfehler sein und heißt Eln (ELN)?

Herzliche Grüße

Wolfgang

Ernst Erb
20.Nov.06
  3

Ich sollte wissen welche Modelle von Siemens-Heiz-Anoden es gibt.
Wer kann helfen?

Speziell die Bezeichnung eines modelles würde mich interessieren:
Die "Obervorspannung" I und II ist erwähnt und eine Voltzahl 150V 200V 250V.


Siemens; D S.&: Heiz-Anode Rfz10
End of forum contributions about this model
