• Country
• Germany

• Manufacturer / Brand
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Year
• 1958 ?

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 361149

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 10

• Valves / Tubes
• FZ9011G E81CC E81CC E81CC E81CC E81CC EBC91 85A2 E84L E84L E84L

• Number of Transistors

• Semiconductors
• V300C100 V300C100

• Power type and voltage
• Alternating Current supply (AC) / 50 Hz, 110/220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Various materials

• from Radiomuseum.org

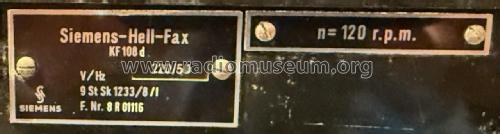

• Model: Siemens-Hell-Fax KF108d St Sk 1233/8/I - Siemens & Halske, -Schuckert

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 530 x 270 x 300 mm / 20.9 x 10.6 x 11.8 inch

• Notes

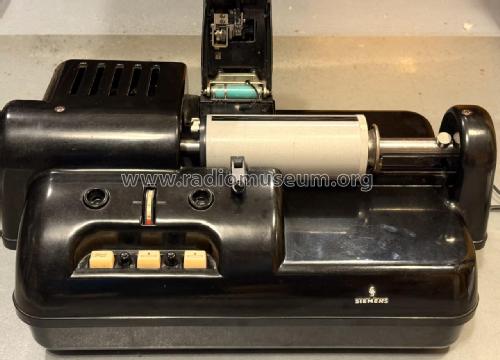

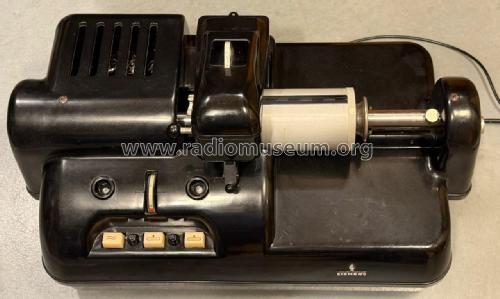

• Kleinfax-Gerät zum Betrieb am öffentlichen Telefonnetz zur Übertragung von s/w-Vorlagen bis Größe A5.

  Das Modell KF108d ist eine geringfügig verbesserte Version des KF108 im gleichen Gehäuse. Wesentliche Änderungen: EBC91 statt EAA91, Langlebensdauer-Röhren, verbesserte Empfangsschaltung, leistungsfähigeres Netzteil u.a. mit Gleichrichter V300C100.

  Die Geräte wurden von Siemens & Halske AG (Wernerwerke) in Kooperation mit der Dr. Ing. Hell KG, Kiel, produziert.

• Net weight (2.2 lb = 1 kg)
• 15.2 kg / 33 lb 7.7 oz (33.48 lb)

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Roland Langfeld. See "Data change" for further contributors.
