Störmessgerät B83600-B80
Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Paese
- Germania
- Produttore / Marca
- Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Anno
- 1964 ??
- Categoria
- Strumento da laboratorio
- Radiomuseum.org ID
- 86978
Plan besteht aus _sch1a..._1e.
Ansicht Frontplatte
Detail: Eingangsabschwächer
Detail: Messinstrument
Innenansicht mit Getriebe und Walzenskala
Innenansicht
Innenansicht, Filter geöffnet

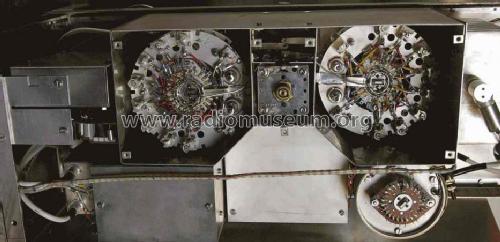

Innenansicht Detail Bandumschaltung
Vorderansicht bei ausgebauter Frontplatte
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di transistor
- 21
- Semiconduttori
- Principio generale
- Supereterodina a doppia / tripla conversione
- Gamme d'onda
- Gamme d'onda nelle note.
- Tensioni di funzionamento
- Batteria di accumulatori, per tutto (es. autoradio, radio amatoriali) / 15 Volt
- Altoparlante
- -altoparlante presente ma di tipo ignoto.
- Materiali
- Mobile di metallo
- Radiomuseum.org
- Modello: Störmessgerät B83600-B80 - Siemens & Halske, -Schuckert
- Forma
- Apparecchio portatile > 20 cm (senza la necessità di una rete)
- Dimensioni (LxAxP)
- 540 x 250 x 300 mm / 21.3 x 9.8 x 11.8 inch
- Annotazioni
- Gerät zur Messung von Störspannungen und Störfeldstärken im Bereich 0,135 - 30 MHz. Walzenskala mit 10 Teilbereichen. Doppelsuper mit erster ZF 468 kHz bzw. 2 MHz, zweiter ZF 115 kHz.
- Peso netto
- 16 kg / 35 lb 3.9 oz (35.242 lb)
- Fonte dei dati
- -- Original-techn. papers.
- Autore
- Modello inviato da Franz Harder. Utilizzare "Proponi modifica" per inviare ulteriori dati.
- Altri modelli
-
In questo link sono elencati 2560 modelli, di cui 2175 con immagini e 1355 con schemi.
Elenco delle radio e altri apparecchi della Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
Collezioni
Il modello Störmessgerät fa parte delle collezioni dei seguenti membri.
Discussioni nel forum su questo modello: Siemens & Halske, -: Störmessgerät B83600-B80
Argomenti: 1 | Articoli: 1
Ergänzende Hinweise zum Siemens Störmessgerät
Frequenzbereiche
1 0,135 - 0,3 MHz
2 0,3 - 0,6 MHz
3 0,6 - 1,2 MHz
4 1,2 - 2 MHz
5 2 - 3 MHz
6 3 - 6 MHz
7 6 - 10 MHz
8 10 - 15 MHz
9 15 - 22 MHz
10 22 - 30 MHz
Stromversorgung
Das Gerät wird durch einen eingebauten Akku versorgt. Dieser besteht aus
13 DEAC-Zellen 450RS. Das Netzanschlussgerät (B83600-A81) kann sowohl
zum Laden der Zellen als auch zum Messen im Pufferbetrieb benützt werden.
Frequenzbereiche
1 0,135 - 0,3 MHz
2 0,3 - 0,6 MHz
3 0,6 - 1,2 MHz
4 1,2 - 2 MHz
5 2 - 3 MHz
6 3 - 6 MHz
7 6 - 10 MHz
8 10 - 15 MHz
9 15 - 22 MHz
10 22 - 30 MHz
Stromversorgung
Das Gerät wird durch einen eingebauten Akku versorgt. Dieser besteht aus
13 DEAC-Zellen 450RS. Das Netzanschlussgerät (B83600-A81) kann sowohl
zum Laden der Zellen als auch zum Messen im Pufferbetrieb benützt werden.
Franz Harder, 15.Nov.05
