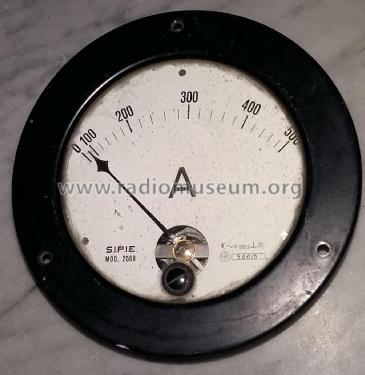

Amperometro per trasformatori di corrente 500 A 2060

Amperometro a ferro mobile con portata 5 A da usare con trasformatore di corrente. Per evitare la costruzione della bobina interna adeguata a sopportare 500 A, veniva usato per le portate oltre 5 A di tutti i modelli un unico strumento, con portata fondo scala di 5 A. La fornitura di uno strumento, come in questo caso, con portata di 500 A comprendeva l'inserimento della scala adeguata e di un trasformatore con rapporto 500/5. Il piccolo schema era inserito per ricordare all'Utente che lo strumento necessitava di adeguato trasformatore, per evitare che, inserito direttamente, non venisse distrutto al passaggio di una corrente superiore a 5 A. L'evoluzione digitale di questo sistema è stata resa molto più semplice, inserendo nella costruzione dell'apparecchio un piccolo banco di 3/4 microswitch con i quali scegliere la portata di fondo scala del sistema.

Montaggio ad incasso-retroquadro.

Frequenza di funzionamento 15 - 50 Hz.
