• Paese
• Svezia

• Produttore / Marca
• Skantic Radio AB, Stockholm

• Anno
• 1970 ??

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 198479

• • alternative name: Skandinaviska Radio AB

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 9

• Semiconduttori
• AF106 AF121 AF126 AF126 AF126 AC122 AC122 AC117 AC175 OA90 E37,5C5 BA110 OA90 OA90 AA119 AA119 BZY87

• Principio generale
• Supereterodina (in generale); ZF/IF 10700 kHz; 3 Stadi BF

• N. di circuiti accordati
• 11 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Solo modulazione di frequenza (FM)

• Tensioni di funzionamento
• Batterie / presa di alimentazione supplementare / 4 x 1,5 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 5 inch = 12.7 cm

• Potenza d'uscita
• 1.5 W (qualità ignota)

• Materiali
• Pelle / stoffa / plastica ma con altro materiale sottostante

• Radiomuseum.org

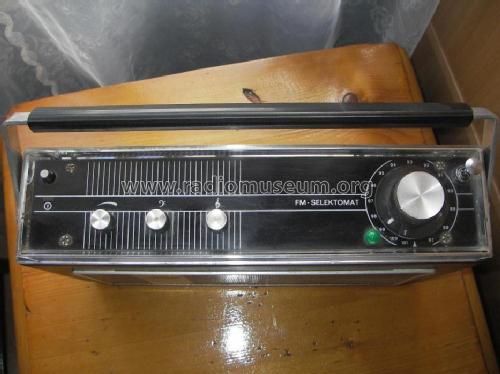

• Modello: Fantom III SB 4861 Ser.1 - Skantic Radio AB, Stockholm

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 280 x 160 x 75 mm / 11 x 6.3 x 3 inch

• Annotazioni

• FM-Band: 87-101 MHz.

  Connections for car antenna, car cassette, battery eliminator BE92, PU/Tape and extra speaker or earphone.

  Luxor version of this radio is Luxor Melodi B4861 serie 1

• Peso netto
• 1.5 kg / 3 lb 4.9 oz (3.304 lb)

• Autore
• Modello inviato da Aglef Tröger. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 71 modelli, di cui 69 con immagini e 10 con schemi.
  Elenco delle radio e altri apparecchi della Skantic Radio AB, Stockholm
