Combiné Champs-Élysées sans FM

Combiné Champs-Élysées ; Sonneclair, (ID = 717926) Radio Combiné Champs-Élysées ; Sonneclair, (ID = 718226) Radio
Combiné Champs-Élysées ; Sonneclair, (ID = 718243) Radio Combiné Champs-Élysées ; Sonneclair, (ID = 2129642) Radio
Use red slider bar for more.

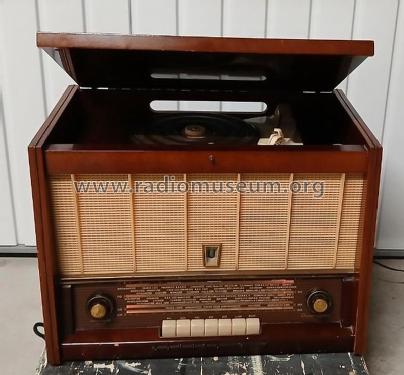

Combiné Champs-Élysées ; Sonneclair, (ID = 717926) Radio
Sonneclair,: Combiné Champs-Élysées [Radio] ID = 717926 820x615
Select picture or schematic to display from thumbnails on the right and click for download.
For model Combiné Champs-Élysées sans FM, Sonneclair, Hannecart & Dannay; Fourmies, Paris, Montreuil, Montrouge:
By courtesy of a friend!

Country:  France
Manufacturer / Brand:  Sonneclair, Hannecart & Dannay; Fourmies, Paris, Montreuil, Montrouge
Year: 1958 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: 6AU6 ECH81 EBF80 EBF80 EM81 EL84 EZ80
Main principle Superhet with RF-stage
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and 2 x Short Wave.
Details Record Player (not changer)
Power type and voltage Alternating Current supply (AC) / 110; 125; 145; 220; 245 Volt
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: Combiné Champs-Élysées [sans FM] - Sonneclair, Hannecart & Dannay
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 570 x 420 x 380 mm / 22.4 x 16.5 x 15 inch
Notes

4 gammes d'ondes dont 1 bande étalée (BE). Clavier 7 touches dont 2 stations préréglées Europe 1 et Luxembourg. Étage HF. Cadre à air blindé de 10 cm orientable. Tonalité réglabe. 2 HP : un elliptique, et un de 9 cm.

Tourne-disque 4 vitesses.

Il y a une erreur dans la liste des tubes publiée dans Le Haut-Parleur : tube 6AU7 doit être une 6AU6 (EF94).

Net weight (2.2 lb = 1 kg) 19.5 kg / 42 lb 15.2 oz (42.952 lb)
Mentioned in -- Original prospect or advert

Model page created by Mario Coelho. See "Data change" for further contributors.



All listed radios etc. from Sonneclair, Hannecart & Dannay; Fourmies, Paris, Montreuil, Montrouge
Here you find 119 models, 101 with images and 21 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.





Forum contributions about this model
Sonneclair,: Combiné Champs-Élysées
Threads: 1 | Posts: 7
Hits: 3265     Replies: 6
sonneclair: Combiné (6 lampes); Champs-Elysées
Mario Coelho
23.Jan.10
  1

Chers amis radiophiles de langue française.

J'ai une radio Champs Elysées Combiné (6 lampes) . J'ai besoin de voir leur schématique parce qu'il était beaucoup modifié par quiconque.
Pouvez-vous m'aider à trouver le schéma?

Merci  d'advance.

Mario Coelho - Portugal



PS:  j'ai fait dejá un "upload" d'trois photos pour la page de ce modèle.

Christian ADAM
26.Jan.10
  2

 d'obtenir le schéma par notre club le CHCR. Je vous tiens au courant...

Christian ADAM

Mario Coelho
27.Jan.10
  3

Hello

Je vous remercie beaucoup pour votre aide.

Cordialement

Mario Coelho



Christian ADAM
10.Feb.10
  4

Bonjour Mario,

J'ai reçu le schéma de mon club le CHCR, mais il y a 7 lampes:

EF94 ECH81 EBF80 EBF80 EL84 EM81 EZ80

C'est le modèle Champs Elysées AUTOMATIC Clavier

Est-ce le schéma que vous cherchez?

Christian ADAM





Mario Coelho
11.Feb.10
  5



Bonjour Adam

Vous avez raison. Cette radio a 7 lampes. Je ne dis pas la ECH81.  Aussi la lampe 6AU6 doit être la EF94. Je vais changer les données dans la page du modèle.

J'apprécie beaucoup vos efforts pour obtenir le schéma.

Merci beaucoup.

Mário Coelho

Christian ADAM
11.Feb.10
  6

Bonsoir Mario,

Je viens de vous envoyer le schéma par email. Il provient du CLUB HISTOIRE ET COLLECTION RADIO:

http://www.chcr.asso.fr/

Bonne réparation,

Christian



Mario Coelho
12.Feb.10
  7

Bonjour Adam,

Le schematic est ici.

Merci beaucoup. Merci aussi à la CHCR.

Mário Coelho


Sonneclair,: Combiné Champs-Élysées
End of forum contributions about this model
