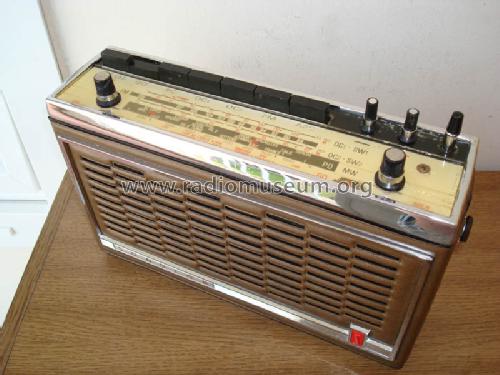

Diapason ; Sonolor; Paris, La (ID = 468589) Radio
Sonolor; Paris, La: Diapason [Radio] ID = 468589 800x600
Select picture or schematic to display from thumbnails on the right and click for download.
For model Diapason, Sonolor; Paris, La Courneuve:
Vendu

Country:  France
Manufacturer / Brand:  Sonolor; Paris, La Courneuve
Year: 1970 ? Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 9:
schematic requested
Main principle Superheterodyne (common)
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details
Power type and voltage Dry Batteries / 2 x 4.5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical / Ø 18 cm = 7.1 inch
Power out
from Radiomuseum.org Model: Diapason - Sonolor; Paris, La Courneuve
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 290 x 190 x 80 mm / 11.4 x 7.5 x 3.1 inch
Source of data - - Data from my own collection

Model page created by Ervé Leclercq. See "Data change" for further contributors.



All listed radios etc. from Sonolor; Paris, La Courneuve
Here you find 90 models, 79 with images and 26 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Sonolor; Paris, La: Diapason
Threads: 1 | Posts: 1
Hits: 398     Replies: 0
Sonolor Diapason - stocktaub nach mehr als 50 Jahren
Bruce Cohen
04.Feb.20
  1

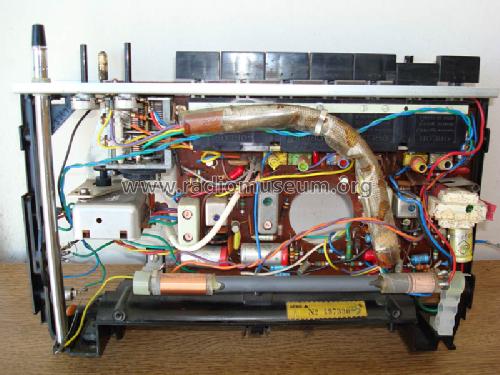

Dieses Gerät enthält 6 kleine CEF-Elektrolytkondensatoren – Werte zwischen 2 und 10uF – alle ‚stocktaub‘ nach mehr als 50 Jahren. Bei jedem, der ersetzt wird, wird der Ton lauter und voller, und am Schluss ist die Wiedergabe recht stark und sauber.

Ein Abgleich wäre eigentlich nötig, aber dafür fehlt leider die Dokumentation.

Auch die grösseren CEF-Kondensatoren werden schliesslich ausgetauscht. Doch noch immer gibt es rätselhafte Schwankungen in der Lautstärke.

Wer ist denn nun der Übeltäter? - Ein SFT316 hat ein gebrochenes Beinchen. Mal macht es gut Kontakt, mal nicht. Ein einfacher Löttropfen hilft.
