• Country
• France

• Manufacturer / Brand
• Sonora-Radio; Paris, Puteaux

• Year
• 1934/1935

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 100741

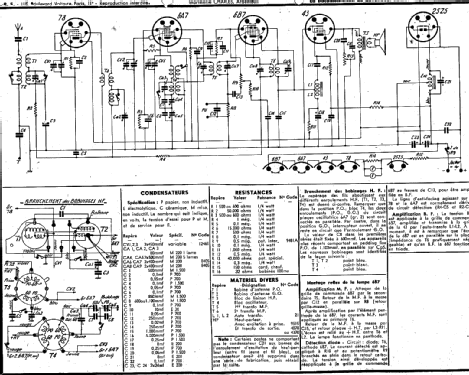

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• 78 6A7 6B7 43 25Z5

• Main principle
• Superhet with RF-stage; ZF/IF 135 kHz; Reflex

• Tuned circuits
• 7 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• AC/DC-set / 110 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 12 cm = 4.7 inch

• Power out
• 0.9 W (unknown quality)

• Material
• Bakelite case

• from Radiomuseum.org
• Model: Sonorette Reflex - Sonora-Radio; Paris, Puteaux

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 280 x 150 x 170 mm / 11 x 5.9 x 6.7 inch

• Notes

• 2 gammes d'ondes : PO de 200 à 850 m, et GO de 1000 à 1950 m. Montage reflex à étage préamplificateur HF. Anti-fading sur deux lampes HF et changeuse de fréquence. Réglage de tonalité progressif.

  Coffret bakélite avec deux voyants lumineux.

  Pour le fonctionnement sur secteur 130 ou 220 volts, intercaler un cordon résistant de 50 ohms ou 290 ohms respectivement. Lampes cadran : 2 x 6 V / 0.1 A.

• Net weight (2.2 lb = 1 kg)
• 5.5 kg / 12 lb 1.8 oz (12.115 lb)

• Price in first year of sale
• 1,195.00 FRF

• Circuit diagram reference
• La Documentation du Revendeur - Radio

• Mentioned in
• Le Guide du Collectionneur TSF Biraud/Foster, Vol. II (page 356)

• Literature/Schematics (1)
• -- Original prospect or advert (Excelsior, 29.03.1935)

• Author
• Model page created by Peter Hoddow. See "Data change" for further contributors.

• Other Models

• Here you find 222 models, 171 with images and 119 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
  All listed radios etc. from Sonora-Radio; Paris, Puteaux
