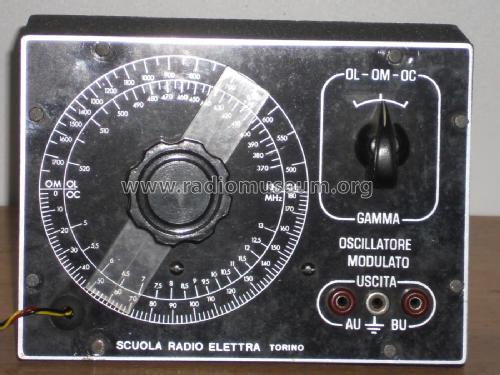

For model Oscillatore Modulato 6SK7, SRE - Scuola Radio Elettra, Torino

Country:  Italy
Manufacturer / Brand:  SRE - Scuola Radio Elettra, Torino
Year: 1955 ? Category: Service- or Lab Equipment
Valves / Tubes 1: 6SK7
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Powered by external power supply or a main unit. / DC 150-250 & AC 6,3 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Oscillatore Modulato [6SK7] - SRE - Scuola Radio Elettra,
Material Metal case
Dimensions (WHD) 170 x 120 x 60 mm / 6.7 x 4.7 x 2.4 inch
Notes

Oscillatore modulato, per il suo funzionamento bisogna alimentarlo o dalla stessa apparecchiatura in prova o con opportuno alimentatore esterno.
Gamma di frequenze:
OL 370-520 KHz,
OM 500-1700 KHz,
OC 5-13 MHz.
Modello successivo (anno 1958) era perfettamente uguale tranne nella valvola usata EF80 or EF89 ed nel montaggio interno su circuito stampato.

Mentioned in -- Original-techn. papers.

Model page created by Giuseppe Antonio Tusini. See "Data change" for further contributors.
