Alimentatore stabilizzato 40V 2A

SRE - Scuola Radio Elettra, Torino

  • Year
  • 1971 ??
  • Category
  • Power supply/conditioner or battery or charger
  • Radiomuseum.org ID
  • 106284

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 8
  • Semiconductors
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Alimentatore stabilizzato 40V 2A - SRE - Scuola Radio Elettra,
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 400 x 180 x 260 mm / 15.7 x 7.1 x 10.2 inch
  • Notes

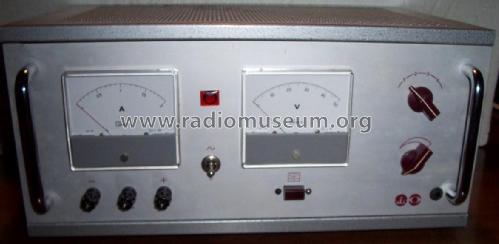

  • Alimentatore stabilizzato regolabile con continuità da 0 a 40 Volt in 4 campi selezionabili mediante commutatore e potenziometro, Imax 2A. Circuito di protezione che entra in funzione quando si verificano sovraccarichi o corto circuiti. Strumenti a bobina mobile Volmetro 0-50 Volt, Amperometro 0-2 Amper. Transistor 4xASZ16/17/18, 3xAC128, SFT343. diodi: 2x BYX28/200, 2xBY28/200R, 2xBY114, 5D1, diodi zener 4x0A81, 2xBZY88-C12.
  • Price in first year of sale
  • 56,000.00 ITL
  • Mentioned in
  • -- Original-techn. papers.
