For model Provacircuiti a Sostituzione, SRE - Scuola Radio Elettra, Torino

Country:  Italy
Manufacturer / Brand:  SRE - Scuola Radio Elettra, Torino
Year: 1957 Category: Service- or Lab Equipment
Wave bands - without
Details
Power type and voltage Other, details in remarks or not known.
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Provacircuiti a Sostituzione - SRE - Scuola Radio Elettra,
Material Bakelite or Plastics (type unknown)
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 120 x 55 x 180 mm / 4.7 x 2.2 x 7.1 inch
Notes

Il prova circuiti a sostituzione ha 8 diverse applicazioni; Box di resistori fissi, 132 valori da 75ohm a 3 Mohm e valori variabili da 0-110 Kohm, box condensatori 6 valori fissi,Box filtri RC: 66 tipi di filtri passa basso ed altrettanti passa alto. Box di attenuatori: 100 attenuatori a rapporto fisso e 5 a rapporto variabile. In unione ad un tester e alimentazione esterna è possibile utilizzarlo come ponte di Wheathstone, Wien, ponte a rapporto e misure di impedenze sino a 30 henry. Il materiale era disponibile presso la Scuola in un unico pacco costo 4500 lire (1957) o due pacchi del costo 2500 lire cad.

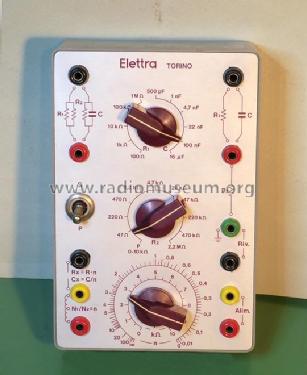

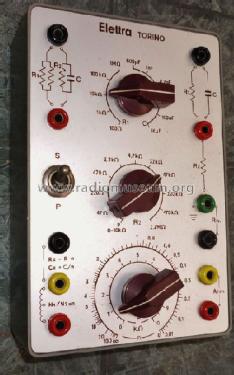

Il primo modello messo a disposizione ha  la scatola di contenimento in bachelite nera e la mostrina superiore in alluminio nero, mentre la seconda versione ha la scatola in plastica grigia e l a mostrina superiore chiara.

L'alimentazione per l'utilizzo come ponte di Wheatstone può essere effettuata in 3 modi:

1) Generatore di BF a 1000 Hz

2) 8 o 12 V CA forniti da un trasformatore da campanelli.

3) L'alimentazione a 6,3 V CA delle valvole di un qualsiasi ricevitore.

Alle boccole "Riv." deve essere collegato un organo di rilevazione che può essere una cuffia nel caso di alimentazione a 1000 Hz oppure un Voltmetro con portata di 10 V nel caso di alimentazione in CA. Sono previsti anche la rivelazione tramite l'ingresso "Fono" di un apparecchio radio oppure tramite un oscilloscopio.

Price in first year of sale 4'500.00 ITL
Mentioned in -- Original-techn. papers.

Model page created by Giuseppe Antonio Tusini. See "Data change" for further contributors.
