• Country
• Germany

• Manufacturer / Brand
• Staudigl, Rudolf, Elektrotechnische Fabrik; Trautheim (Darmstadt 2)

• Year
• 1949/1950

• Category
• Teaching aids-material

• Radiomuseum.org ID
• 17066

• • Brand: Elektrotechnische Fabrik Staudigl

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• ECH4 ECH4 EBL1 AZ1 EM4

• Main principle
• Superheterodyne (common); ZF/IF 473 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110/220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 22 cm = 8.7 inch

• Material
• Wooden case

• from Radiomuseum.org

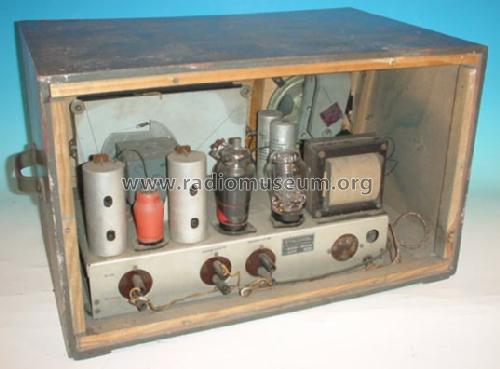

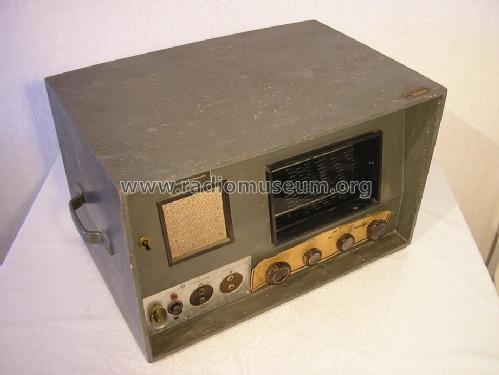

• Model: Standard 462W - Staudigl, Rudolf,

• Dimensions (WHD)
• 497 x 310 x 330 mm / 19.6 x 12.2 x 13 inch

• Notes
• LS auf Schallwand 85x85cm ; auch ohne EM4; "Schulfunk-Empfangsgerät STANDARD"

• Price in first year of sale
• 595.00 DM

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Circuit diagram reference
• Hermann Rottmann und Fred P. Langheinrich hatten mir dieses Gerät erstmals bekannt gemacht. Sie verfügen jedoch nicht über Schaltungen darüber oder weitere Informationen, sondern haben mir bei der Recherche geholfen. Danke.

• Mentioned in
• Funkschau (4914)
