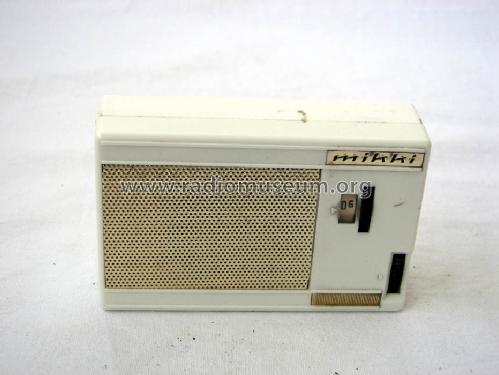

Mikki T120

Mikki T120; Stern-Radio Berlin, (ID = 459608) Radio

Mikki T120; Stern-Radio Berlin, (ID = 459619) Radio

Mikki T120; Stern-Radio Berlin, (ID = 1223665) Radio

Mikki T120; Stern-Radio Berlin, (ID = 957629) Radio

Mikki T120; Stern-Radio Berlin, (ID = 460609) Radio

Mikki T120; Stern-Radio Berlin, (ID = 460610) Radio

Mikki T120; Stern-Radio Berlin, (ID = 460611) Radio

Mikki T120; Stern-Radio Berlin, (ID = 460612) Radio

Mikki T120; Stern-Radio Berlin, (ID = 460613) Radio

Mikki T120; Stern-Radio Berlin, (ID = 460614) Radio
Mikki T120; Stern-Radio Berlin, (ID = 91431) Radio Mikki T120; Stern-Radio Berlin, (ID = 322697) Radio
Mikki T120; Stern-Radio Berlin, (ID = 475089) Radio Mikki T120; Stern-Radio Berlin, (ID = 322698) Radio
Mikki T120; Stern-Radio Berlin, (ID = 424199) Radio Mikki T120; Stern-Radio Berlin, (ID = 424200) Radio
Mikki T120; Stern-Radio Berlin, (ID = 424201) Radio Mikki T120; Stern-Radio Berlin, (ID = 424202) Radio
Mikki T120; Stern-Radio Berlin, (ID = 475087) Radio Mikki T120; Stern-Radio Berlin, (ID = 475090) Radio
Use red slider bar for more.
Mikki T120; Stern-Radio Berlin, (ID = 91431) Radio
Stern-Radio Berlin,: Mikki T120 [Radio] ID = 91431 933x677
Select picture or schematic to display from thumbnails on the right and click for download.
For model Mikki T120, Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG

Country:  Germany
Manufacturer / Brand:  Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
alternative name

Phonetika Radio Berlin, VEB; Berlin, (Ostd.)
Year: 1963–1965 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 7: OC882 or. GF121 OC871 or. GF100 OC871 or. GF100 OC870 or. GC100 OC870 or. GC100 OC821 or. GC121 OC821 or. GC121
Main principle Super-Heterodyne (Super in general); ZF/IF 455 kHz
Tuned circuits 5 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Dry Batteries / 2 x EAaT-Gnomzellen = 3 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 5 cm = 2 inch
Power out 0.05 W (unknown quality)
from Radiomuseum.org Model: Mikki T120 - Stern-Radio Berlin, VEB, RFT,
Material Modern plastics (no Bakelite or Catalin)
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 95 x 61 x 28 mm / 3.7 x 2.4 x 1.1 inch
Notes Wurde als Simonetta 7 von Quelle vertrieben.
Verschiedene Farben, Endstufe als Brückenschaltung.
Für die Transistorbestückung und verschiedene Schaltungsänderungen während der Produktion sind die Informationshefte von Stern-Radio Berlin Nr. 25/1963, Nr. 58/1965, Nr. 60/1965, Nr. 64/1966, Nr. 83/1966 zu beachten. Deren Inhalte sind bei den Anlagen zu finden.
Net weight (2.2 lb = 1 kg) 0.2 kg / 0 lb 7 oz (0.441 lb)
Price in first year of sale 155.00 DM
Collectors' prices
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
Mentioned in Historische Radios Band IV (p.204)
Literature/Schematics (4) Hetényi László: Külföldi rádiókészülékek adatai, MHSZ 1964.

Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.



All listed radios etc. from Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
Here you find 233 models, 214 with images and 170 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Stern-Radio Berlin,: Mikki T120
Threads: 3 | Posts: 4
Hits: 504     Replies: 0
stern-berl: Mikki T120 Schaltbild
Karl-Heinz Entrich
06.Oct.17
  1

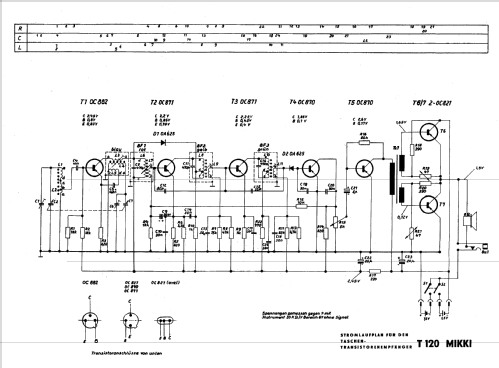

Das Schaltbild des T120, das an erster Stelle zu finden ist, enthält einen Fehler. Ich habe es korrigiert und wieder hochgeladen.

Freundlichen Gruß, K.- Heinz Entrich


Hits: 1788     Replies: 1
stern-berl: T120; Mikki
Joachim Sauer
09.May.09
  1

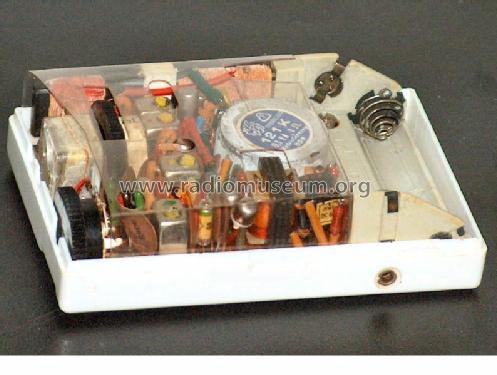

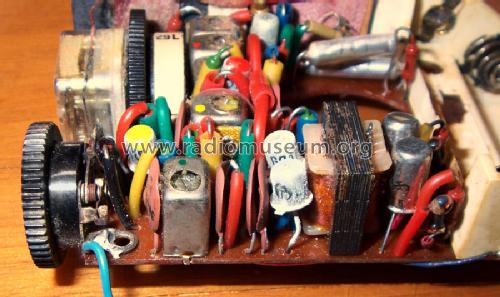

Lieber Autor, das Bild zum Innenaufbau zeigt Transistoren aus der GF-Reihe 100, die wurden aber erst meines Wissens im Mikki 2 eigebaut, oder irre ich mich? Stammt das genannte Bild vom Mikki 2?

Michael Seiffert
10.May.09
  2

Der wahlweise Einsatz der GF- und GC-Typen anstelle der OC-Typen erfolgte auch schon beim Mikki, nicht erst beim Mikki II. Nachzulesen zB. auf der Service-Cd von Hein.



M. Seiffert


Hits: 1549     Replies: 0
stern-berl: T120; Mikki
Manfred Horst
01.Jun.08
  1 Es fehlen leider noch ein Bestückungsplan und ein maßstäbliches Platinenfoto. Sollte ich diese noch erwerben, lade ich sie hier hoch.
