MU300; Stern-Radio Berlin, (ID = 193257) R-Player
Stern-Radio Berlin,: MU300 [R-Player] ID = 193257 600x395
Select picture or schematic to display from thumbnails on the right and click for download.

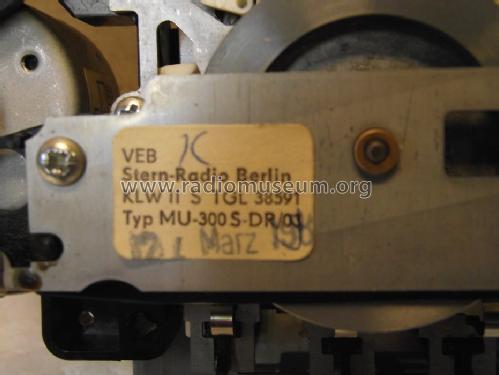

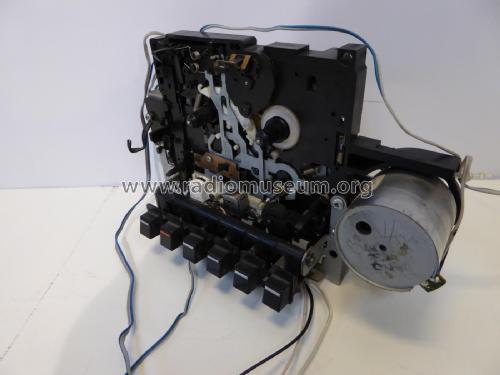

For model MU300, Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG

Country:  Germany
Manufacturer / Brand:  Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
alternative name

Phonetika Radio Berlin, VEB; Berlin, (Ostd.)
Year: 1985–1991 ? Category: Sound/Video Recorder and/or Player
Semiconductors (the count is only for transistors) 1:
Main principle Audio-Amplification
Wave bands - without
Details Cassette-Recorder or -Player
Power type and voltage Powered by external power supply or a main unit. / 12 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: MU300 - Stern-Radio Berlin, VEB, RFT,
Material Various materials
Shape Chassis only or for «building in»

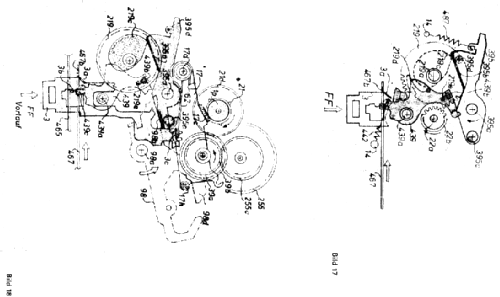

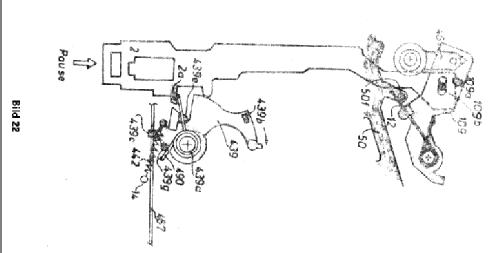

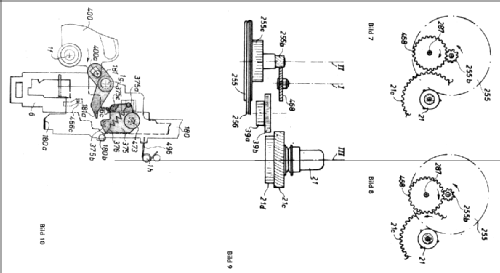

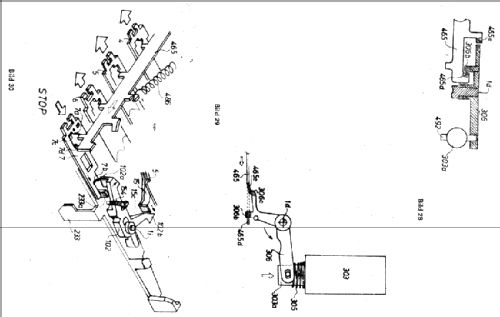

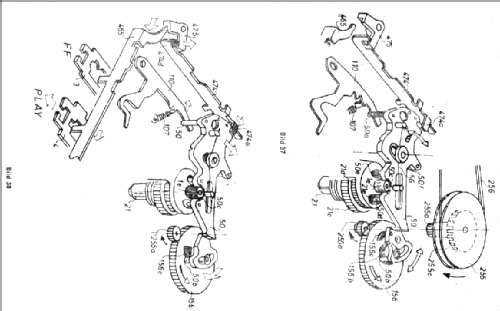

Notes Kassettengrundbaustein mit motorunterstützten Kurzhubtipptasten (gefertigt in japanischer Lizenz), je nach Ausführung mit Zählwerk oder Schaltmagnet für Titelsuchlauf. Wurde in vielen Geräten eingesetzt z.B. KR2000, SKR700, 720, EAW Treptow SKR 701, 721, auch in den Casseivern, Kassetten und Doppelkassettendecks von Stern Radio Sonneberg und bei Geracort als "Datasette" LCR-C für die Heimcomputer der KC Reihe. Tonköpfe von Goldpfeil. Motore mit integrierter elektronischer Reglung von VEM oder Sankyo, je nach Beschaffbarkeit.
Source of data - - Data from my own collection

Model page created by Mario Spitzer. See "Data change" for further contributors.



All listed radios etc. from Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
Here you find 233 models, 214 with images and 170 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Stern-Radio Berlin,: MU300
Threads: 2 | Posts: 5
Hits: 1736     Replies: 3
stern-berl: MU300;
Peter Faulstich
30.Mar.13
  1

hallo,

habe einen Motor v. MU 300 zerlegt. Der Motor ruckt in beide Richtungen abwechselnd . Es fühlt sich am Gehäuse an, als ob der Motor andauernd die Polariät wechselt. Auf der Platine des Motors ist ein Bauteil mit 4 Beinen - s. Foto. Was hat dieses mit Pfeil gekennzeichnete Teil für eine Aufgabe?

Grüße

Peter

so, werteSammlekollegen,

erlaubt mir noch eine Anmerkung zum Thema Motor MU300. Habe also den Motor zerlegt, die Platine gewechselt und den aufsitzenden Dünnschichtschaltkreis und das C übernommen. Beim Problelauf ein neues Problem mit dem vermeintlich reparierten Motor: er lief nicht an - ruckelte in beide Richtungen und ich war nahe der Verzweiflung. Das Problem war in diesem Fall mein externes Netzgerät. Es liefert eine Gleichspannung, anscheinend nicht aber geglättet und das mag dann der Motor nicht. Mit Blockbatterie lief er dann einwandfrei - Reparatur gelungen!

Grüße an alle Interessierten!

Peter

Attachments

Michael Seiffert
02.Apr.13
  2

Hallo Herr Faulstich,

bei dem Bauelement handelt es sich um einen Dünnschichthybridschaltkreis vom VEB Keramische Werke Hermsdorf. Er beinhaltet die RC-Kombination aus 2 Widerständen und 3 Kondensatoren, die an den Pins 10-13 des Motorprozessors B391D (auf der Bestückungsseite der Motorplatine) die Parameter des integrierten Schleifenverstärkers bestimmen.

Die recht aufwändige Regelschaltung können Sie dem Innenschaltbild des B391D entnehmen.

M.S.

Peter Faulstich
02.Apr.13
  3

Hallo Herr Seiffert,

vielen Dank für Ihre Information. Es ist die erste wiklich aussagekräftige Darstellung der Zusammenhänge überhaupt. Ein Fehler in diesem Schaltkreis könnte danach wohl auch ursächlich für das Problem sein?

Grüße

Peter Faulstich

Michael Seiffert
02.Apr.13
  4

Hallo Herr Faulstich,

die Dünnschichtschaltkreise gehen eher selten kaputt, zumal in dem Fall nur Widerstände und Kondensatoren enthalten sind. Warscheinlich ist der B391D selbst die Ursache für die Fehlfunktion. Das ist jetzt aber Kaffeesatzleserei aus der Ferne. Zu DDR-Zeiten wurden die Motoren selbst in den RFT-Servicewerkstätten nicht repariert sondern nur ausgetauscht und an eine zentrale Stelle zur Überarbeitung eingeschickt. Auch gab es weder den B391D noch den Hybridschaltkreis frei im Handel zu kaufen. Es wird also ein schwieriges Unterfangen werden, jetzt noch an Ersatzteile zu kommen, besser wäre der Austausch des Motors aus einem "Schlachtgerät".

M.S.




Hits: 1608     Replies: 0
stern-berl: MU300;
Peter Faulstich
24.Feb.13
  1

hallo,

kann man den Motor des MU300 zerlegen?

pfserv

Ergänzung:

habe den Motor geöffnet. Er läuft mit externer Spannung (9V) an, läuft aus, läuft wieder an und wieder aus usw - also stoßweises Anlaufenim Skundentakt. Was kann das Problem sein?

pfserv


Stern-Radio Berlin,: MU300
