Netzteil N100

Netzteil N100; Stern-Radio Berlin, (ID = 581169) Power-S

Netzteil N100; Stern-Radio Berlin, (ID = 631318) Power-S

Netzteil N100; Stern-Radio Berlin, (ID = 631319) Power-S

Netzteil N100; Stern-Radio Berlin, (ID = 631320) Power-S

Netzteil N100; Stern-Radio Berlin, (ID = 1974536) Power-S

Netzteil N100; Stern-Radio Berlin, (ID = 1974876) Power-S
Netzteil N100; Stern-Radio Berlin, (ID = 424031) Power-S Netzteil N100; Stern-Radio Berlin, (ID = 424108) Power-S
Netzteil N100; Stern-Radio Berlin, (ID = 424109) Power-S Netzteil N100; Stern-Radio Berlin, (ID = 1777692) Power-S
Netzteil N100; Stern-Radio Berlin, (ID = 2065203) Power-S Netzteil N100; Stern-Radio Berlin, (ID = 2065205) Power-S
Use red slider bar for more.
Netzteil N100; Stern-Radio Berlin, (ID = 424031) Power-S
Stern-Radio Berlin,: Netzteil N100 [Power-S] ID = 424031 795x599
Select picture or schematic to display from thumbnails on the right and click for download.
For model Netzteil N100, Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG

Country:  Germany
Manufacturer / Brand:  Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
alternative name

Phonetika Radio Berlin, VEB; Berlin, (Ostd.)
Year: 1964 Category: Power supply/conditioner or battery or charger
Semiconductors (the count is only for transistors) 1: GD160 or. GD180
Wave bands - without
Details Power Supply (not only Batt.El.)
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Netzteil N100 - Stern-Radio Berlin, VEB, RFT,
Material Modern plastics (no Bakelite or Catalin)
Shape Chassis only or for «building in»
Dimensions (WHD) 60 x 80 x 58 mm / 2.4 x 3.1 x 2.3 inch
Notes

Das Netzteil N100 kann statt der Batteriekammer in Geräten der Baureihen Stern 111, Stern 112, R110 Vagant und Stern 64 eingesetzt, sowie für den H100 (con brio) verwendet werden.

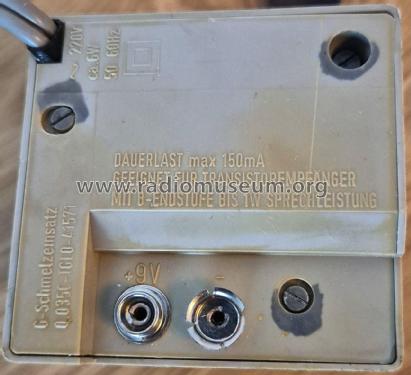

Ausgangsspannung 9 V, 150 mA, Leistungsaufnahme 6 W. Die Ausgangsspannung wird mit Z-Diode und Leistungs-Transistor GD160 oder GD180 stabilisiert.

Net weight (2.2 lb = 1 kg) 0.7 kg / 1 lb 8.7 oz (1.542 lb)
Literature/Schematics (1) Serviceanleitung 45/ 1964 von Stern Radio Berlin.

Model page created by Wolfgang MICHAEL. See "Data change" for further contributors.
