Stern 64 Luxus R110

Stern 64 Luxus R110; Stern-Radio Berlin, (ID = 151647) Radio

Stern 64 Luxus R110; Stern-Radio Berlin, (ID = 339459) Radio

Stern 64 Luxus R110; Stern-Radio Berlin, (ID = 959412) Radio

Stern 64 Luxus R110; Stern-Radio Berlin, (ID = 959414) Radio

Stern 64 Luxus R110; Stern-Radio Berlin, (ID = 959417) Radio

Stern 64 Luxus R110; Stern-Radio Berlin, (ID = 959421) Radio

Stern 64 Luxus R110; Stern-Radio Berlin, (ID = 959423) Radio
Stern 64 Luxus R110; Stern-Radio Berlin, (ID = 310607) Radio Stern 64 Luxus R110; Stern-Radio Berlin, (ID = 310608) Radio
Stern 64 Luxus R110; Stern-Radio Berlin, (ID = 364278) Radio Stern 64 Luxus R110; Stern-Radio Berlin, (ID = 179804) Radio
Stern 64 Luxus R110; Stern-Radio Berlin, (ID = 106750) Radio Stern 64 Luxus R110; Stern-Radio Berlin, (ID = 106751) Radio
Stern 64 Luxus R110; Stern-Radio Berlin, (ID = 1181129) Radio Stern 64 Luxus R110; Stern-Radio Berlin, (ID = 1181130) Radio
Stern 64 Luxus R110; Stern-Radio Berlin, (ID = 2152726) Radio Stern 64 Luxus R110; Stern-Radio Berlin, (ID = 2610148) Radio
Use red slider bar for more.
Stern 64 Luxus R110; Stern-Radio Berlin, (ID = 310607) Radio
Stern-Radio Berlin,: Stern 64 Luxus R110 [Radio] ID = 310607 933x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stern 64 Luxus R110, Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG

Country:  Germany
Manufacturer / Brand:  Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
alternative name

Phonetika Radio Berlin, VEB; Berlin, (Ostd.)
Year: 1964 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 9: AF116 or. AF126 AF116 or. AF126 AF116 or. AF126 GC101 or. OC870 GC116 or. OC816 OC74 or. AC128 OC74 or. AC128 AF121 or. AF106 AF125
Main principle Superheterodyne (common); ZF/IF 455/10700 kHz
Tuned circuits 7 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Storage and/or dry batteries / 9 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 1 W (unknown quality)
from Radiomuseum.org Model: Stern 64 Luxus R110 - Stern-Radio Berlin, VEB, RFT,
Material Plastics (no bakelite or catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 266 x 160 x 81 mm / 10.5 x 6.3 x 3.2 inch
Notes Der Reisesuper Stern 64 Luxus entspricht in seiner elektrischen Konzeption dem R110 Vagant Luxus, ist aber in einem Kunststoffgehäuse eingebaut. Das Gerät hat zwei Teleskopantennen sowie Anschlußbuchsen für TA/ TB, Kopfhörer/ Lautsprecher und für eine Autoantenne. Statt der Batteriekammer kann zur Stromversorgung das Netzteil N100 eingesetzt werden.
Net weight (2.2 lb = 1 kg) 2.5 kg / 5 lb 8.1 oz (5.507 lb)
Price in first year of sale 520.00 DM
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
Mentioned in Die Geschichte der Rundfunkindustrie der DDR Band 1 1945 - 1967

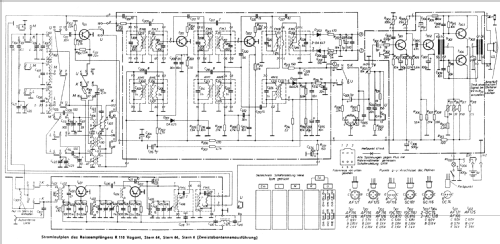

Literature/Schematics (1) Service- DVD vom Funkverlag B. Hein

Model page created by Michael Seiffert. See "Data change" for further contributors.



All listed radios etc. from Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
Here you find 232 models, 213 with images and 173 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Stern-Radio Berlin,: Stern 64 Luxus R110
Threads: 2 | Posts: 3
Hits: 281     Replies: 1
stern-berl: Stern 64 Luxus
Jochen Neumann
16.Dec.20
  1

Guten Abend,

ich versuche zur Zeit ein RFT Kofferradio vom Typ "Stern 64 Luxus" zu reparieren.

Das Gerät sagt im Moment keinen Mux, meine Frage ist, was ist das für eine große

Drucktaste unter den Lautstärkeregler?

     Mit freundlichen Grüßen

                     Jochen Neumann

Archiv GFGF
16.Dec.20
  2

Das ist die ganz triviale, schwergängige Kurzzeit-Skalenbeleuchtung (siehe Schaltbild). Ich möchte nicht wissen, wieviel Stern 6 und Co. da beim Bedienen mal abgerutscht und vom Tisch gefallen sind...

Viele Grüße aus dem GFGF Archiv...

Ingo Pötschke


Hits: 1555     Replies: 0
stern-berl: R110; Stern 64 Luxus
Egon Strampe
09.Apr.07
  1 Kein Empfang auf AM. 20K v. Basis T101 nach Masse def.

Stern-Radio Berlin,: Stern 64 Luxus R110
